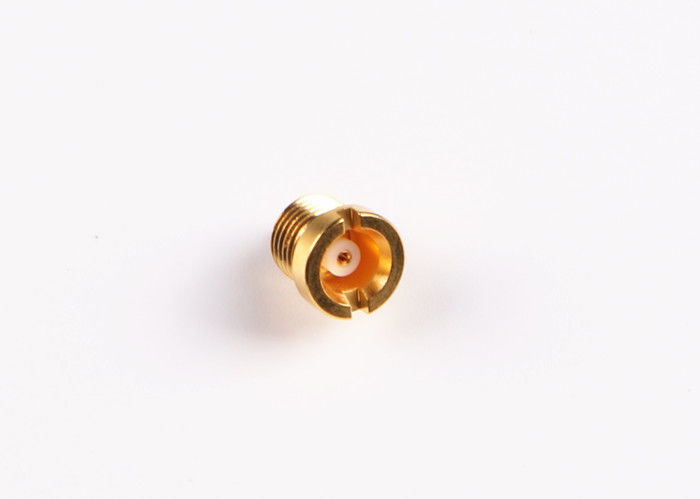

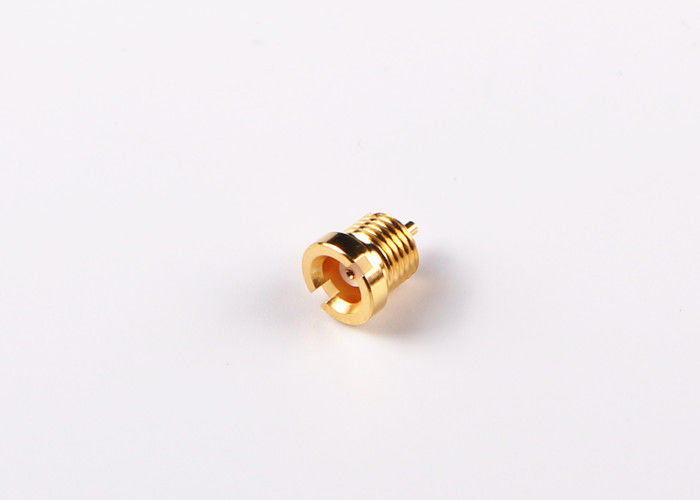

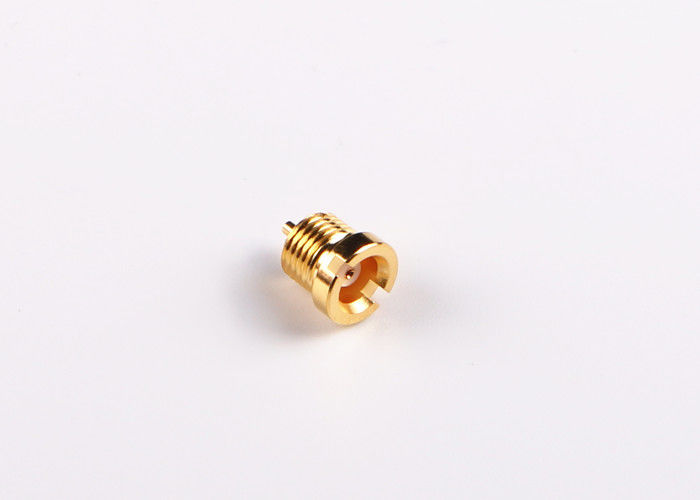

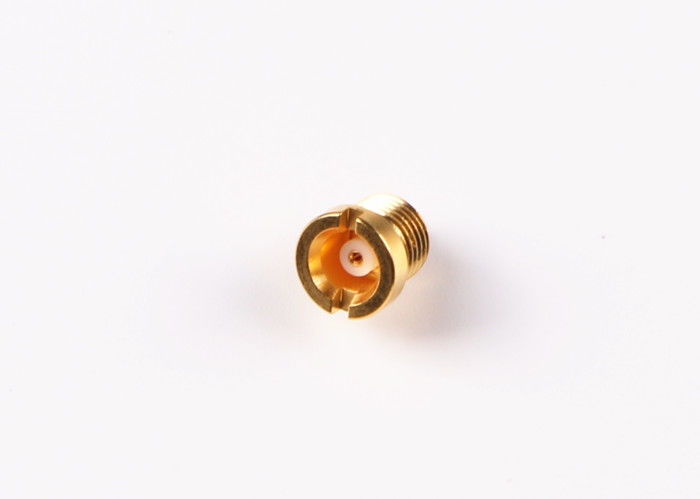

Chất lượng cao MCX Nam uốn thẳng cho đầu nối rf316 RG179 RG174
Loại MCX RF Connector là một loại Đầu nối thu nhỏ có khớp nối snap-on. Trở kháng đặc trưng có hai loại: 50 và 70. Đặc điểm của đầu nối là khối lượng nhỏ, trọng lượng nhẹ, cấu trúc súc tích, dễ sử dụng. Chúng được sử dụng rộng rãi trong hệ thống định vị Toàn cầu, công việc mạng máy tính cá nhân kỹ thuật số, tất cả các loại thiết bị vô tuyến, thiết bị điện tử cỡ nhỏ và hệ thống WLAN.
Đầu nối đồng trục MCX RF được áp dụng cho các thiết bị có yêu cầu về trọng lượng và âm lượng, tần số hoạt động có thể đạt 66GHz, sử dụng thiết kế trình cắm, kích thước giao diện tương tự SMB, nhưng âm lượng nhỏ hơn khoảng 30%, tiếp xúc là đáng tin cậy hơn, kết nối nhanh hơn, có thể đáp ứng yêu cầu của truyền thông kỹ thuật số mạnh mẽ và thu nhỏ.
Các ứng dụng của đầu nối MCX là những ứng dụng mà kích thước, trọng lượng, hiệu suất và dễ lắp ráp là những cân nhắc thúc đẩy cho quyết định thiết kế cuối cùng. Thông thường, chúng bao gồm GPS, truyền thông không dây (WLAN và di động) và ô tô.
Sự chỉ rõ:
| Đặc điểm điện từ | ||
| Trở kháng | 50 Ohm | |
| Dải tần số | DC ~ 6GHz | |
| Điện áp định mức | 250 VRMS (mực nước biển tối đa) | |
| Điện áp kháng điện trở | 750 VRMS (mực nước biển tối đa) | |
| Vật liệu chống điện | > = 2000MOhm | |
| Liên hệ kháng chiến | Dây dẫn bên ngoài | <= 2,5mOhm |
| Nhạc trưởng trung tâm | <= 5,0mOhm | |
| VSMR | <= 1,3 | |
| Đặc tính vật liệu & cơ khí | |||
| Trung tâm chỉ huy | Nam / Cắm | Thau | Mạ vàng |
| Nữ / ổ cắm | Đồng Sn-P | Mạ vàng | |
| Khả năng phục hồi Liên hệ | Beryllium đồng | Mạ Niken | |
| Vỏ / Nhà ở | Đồng thau, thép không gỉ | Mạ Niken | |
| Cách điện | PTFE | ||
| Vòng đệm | Cao su silicon | ||
| Độ bền | 500 chu kỳ | ||
| Tuân thủ RoHS | Đúng |
| Chấm dứt liên hệ trung tâm | Uốn |
| Chấm dứt liên lạc bên ngoài | Uốn |
| Chu kỳ giao phối | 500 xe đạp |
| Giữ liên lạc | 10 phút |
| Giữ cáp | 100N phút |
| Lực lượng giao phối | Tối đa 13,6N |
| Lực lượng không khớp nối | Tối đa 13,6N |
Đặc điểm kỹ thuật môi trường:
| Nhiệt độ hoạt động | -30 đến +70 độ C |
| Xếp hạng IP (Đã phối) | IP64 |
Đặc trưng:
1, Hiệu suất băng thông rộng với độ phản xạ thấp DC tp 6 GHz
2, Kết nối nhanh / ngắt kết nối snap-on giao phối giúp giảm thời gian cài đặt
3, Chứa một loạt các cáp đồng trục bán cứng linh hoạt RG thu nhỏ
Đầu nối 4, MCX có sẵn trong các phiên bản góc thẳng hoặc góc phải, cũng như, vách ngăn, bảng 2 lỗ, bảng 4 lỗ hoặc tùy chọn không gắn kết.
Ứng dụng:
GHI CHÚ:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.),), Nếu trình kết nối bạn đang sử dụng là không tìm thấy, xin vui lòng liên hệ với chúng tôi với các chi tiết của bạn.
