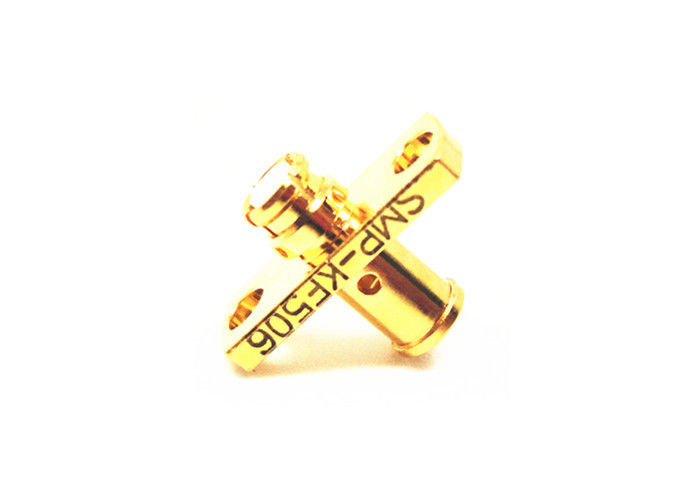

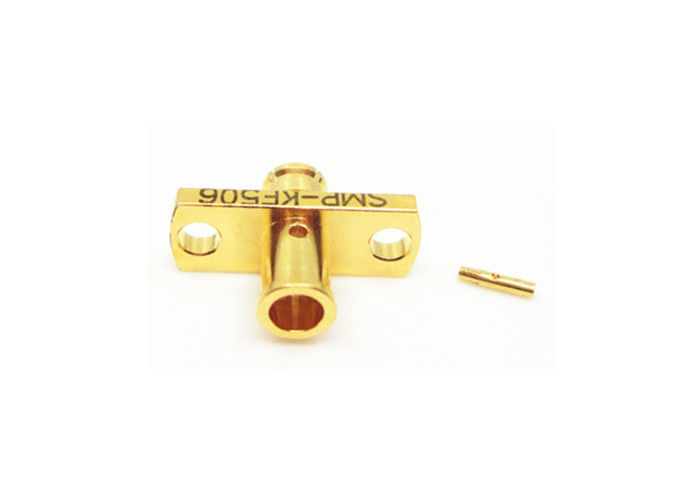

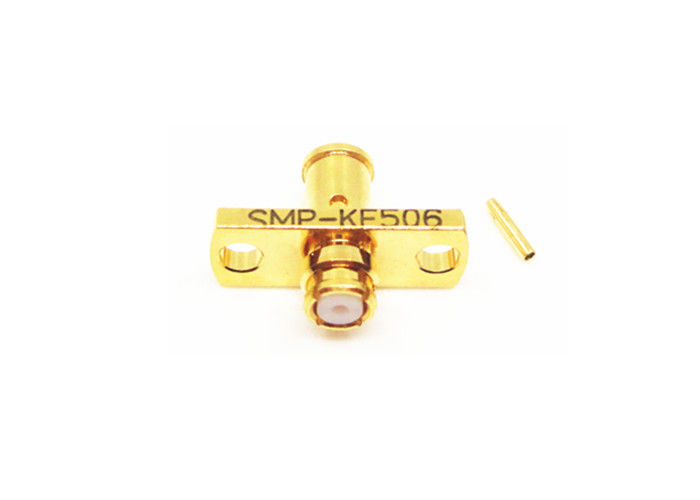

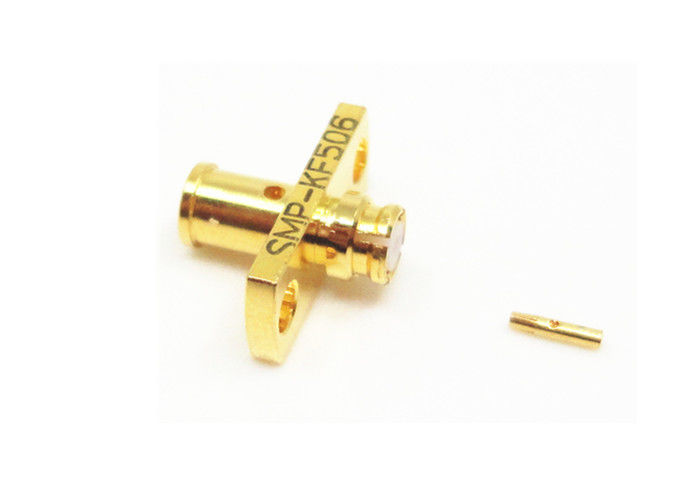

Đầu nối SMP RF mạ vàng 40 GHz 2 lỗ Mặt bích Mount Full Detent
SMP là một đầu nối đồng trục RF ghép nối hoặc đẩy nhanh, có các ký tự kích thước nhỏ, trọng lượng nhẹ, hiệu suất địa chấn tuyệt vời và băng thông rộng hoạt động rộng rãi, v.v. Tần số hoạt động của nó lên tới 30 GHz, và phích cắm có ba hình thức giam giữ đầy đủ hình thức, hạn chế hạn chế và lỗ khoan trơn tru. Giá đỡ PCB, giá treo cáp và bộ điều hợp nối tiếp cung cấp giải pháp kết nối cho các ứng dụng board-to-board, mù đôi và rack-and-panel trong khi duy trì mật độ gói. Áp dụng cho các tình huống cài đặt với yêu cầu chuyên sâu mô-đun độ tin cậy cao.
Sự chỉ rõ
| Đặc điểm điện từ | ||
| Trở kháng | 50Ω | |
| Dải tần số | DC ~ 40GHz | |
| Điện áp định mức | 170VRMS * | |
| Vật liệu chống điện | ≥2000MΩ | |
| Điện áp kháng điện trở | 500VRMS * | |
| Trung tâm kháng chiến | Dây dẫn bên ngoài | Bình thường≤2,5mΩ, Niêm phong≤4mΩ |
| Nhạc trưởng trung tâm | Bình thường≤6mΩ, Niêm phong≤26mΩ | |
| VSWR | ≤1.3 | |
| Đặc tính vật liệu & cơ khí | ||
| Trung tâm chỉ huy | Nam giới | Sn-P Đồng, mạ vàng |
| Giống cái | Beryllium đồng, mạ vàng | |
| Liên hệ đàn hồi | Beryllium đồng | Mạ vàng |
| Vỏ và các bộ phận kim loại khác | Đồng thau thép không gỉ | Đam mê mạ vàng |
| Cách điện | Thiêu kết thủy tinh / PTFE / PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325 × 10-3Pa · cm3 / s | |
Các tính năng và lợi ích
| Mạ vàng |
| Tiểu thu nhỏ |
| DC đến 40 GHz |
| Kích thước nhỏ gọn |
| Khớp nối đẩy hoặc chụp |
| Tạm giam đầy đủ, tạm giam hạn chế và nhàm chán |
| Đầu nối PCB & cáp |
| Nam và nữ, lựa chọn góc thẳng và phải |
| Phiên bản gắn cáp cho cả vật liệu cáp linh hoạt và bán cứng |
| Loại bình thường và ẩn, lựa chọn mặt bích & Mount-In Mount |
Các ứng dụng
- Quân đội
- Ăng ten
- Băng thông rộng
- Hàng không vũ trụ
- Thiết bị đo đạc
- Viễn thông
- Anten mảng pha
- Kết nối giữa các bảng
Vẽ chi tiết
