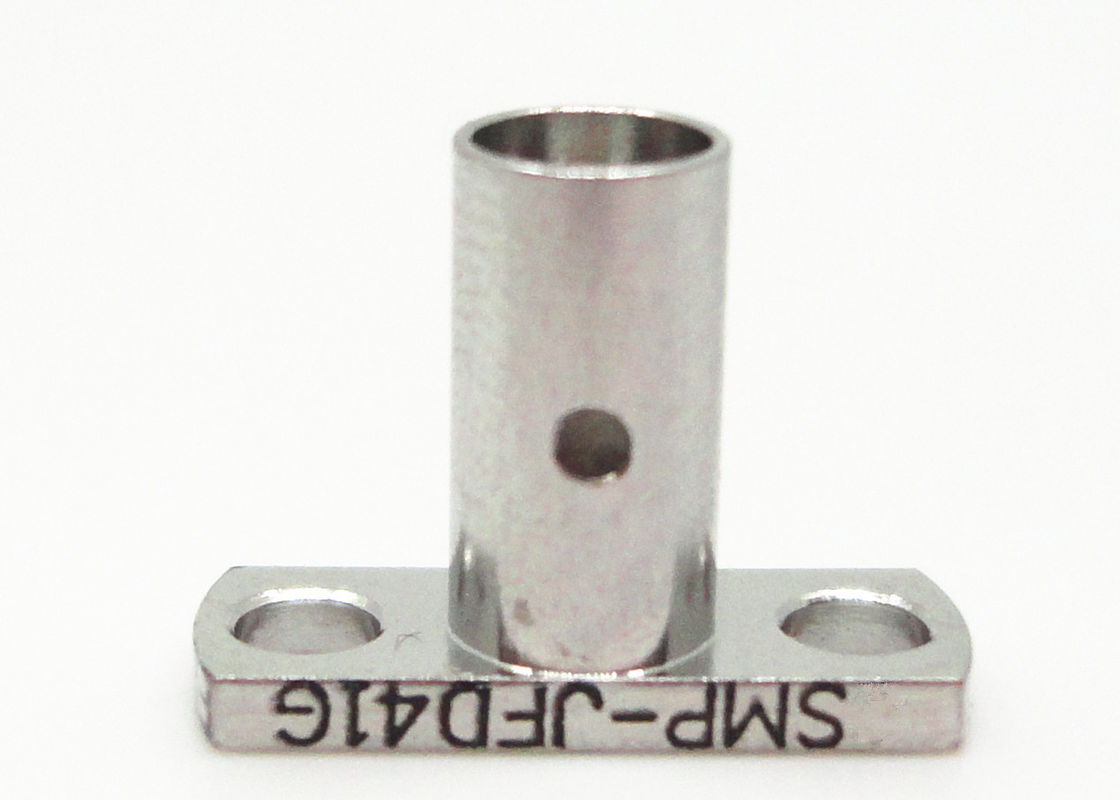

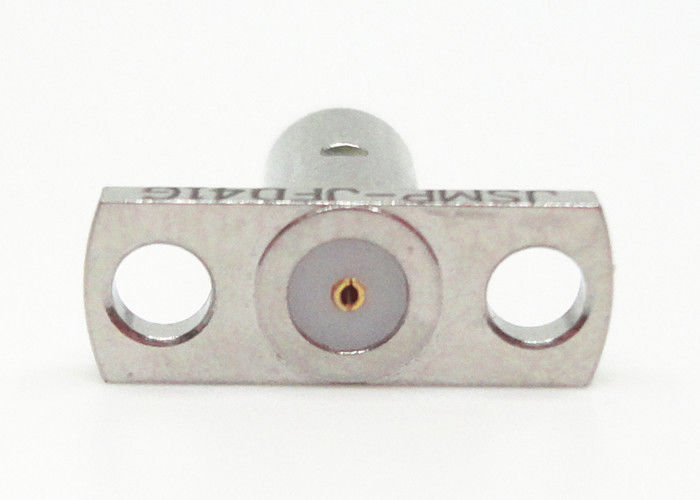

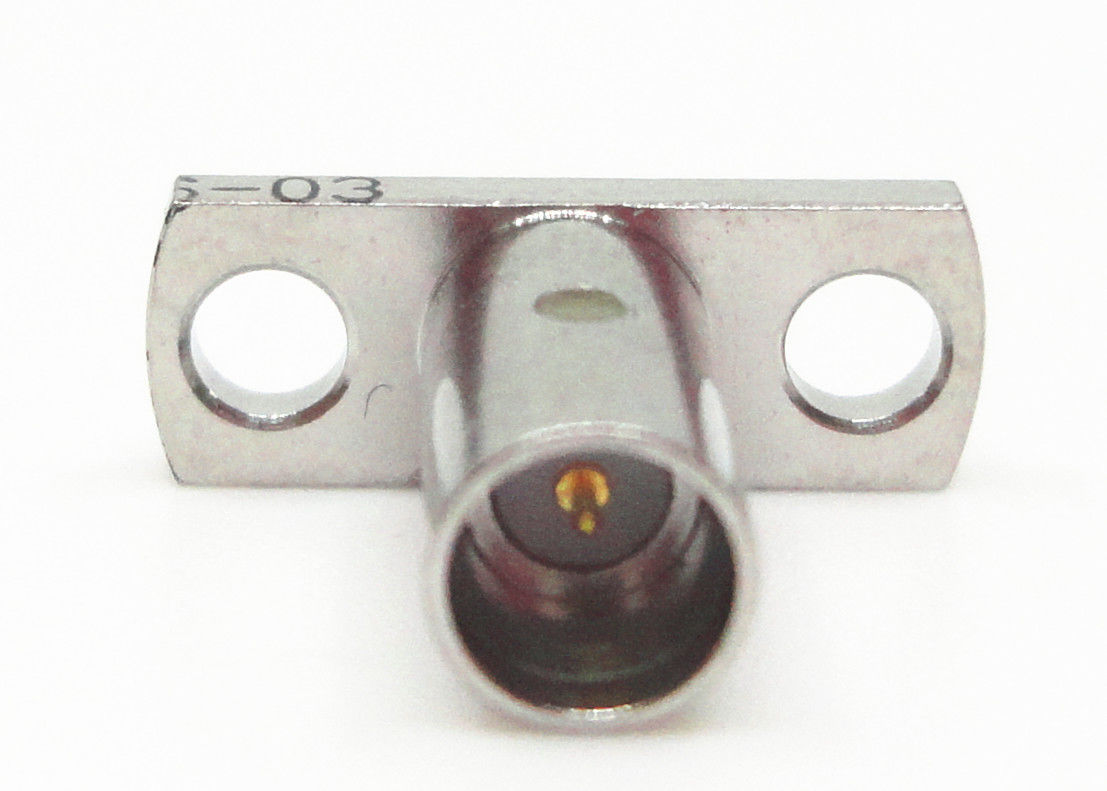

50Ω Trở kháng SMP Kết nối đồng trục Mặt bích cho quân đội
SMP là một đầu nối đồng trục RF ghép nối hoặc đẩy nhanh, có các ký tự kích thước nhỏ, trọng lượng nhẹ, hiệu suất địa chấn tuyệt vời và băng thông rộng hoạt động rộng rãi, v.v. Tần số hoạt động của nó lên tới 30 GHz (sản phẩm đầu nối SMP của chúng tôi có thể đạt tới 40 GHz) và phích cắm có ba hình thức giam giữ đầy đủ hình thức, hạn chế hạn chế và lỗ khoan trơn tru (bao gồm cả phanh). Giá đỡ PCB, giá treo cáp và bộ điều hợp nối tiếp cung cấp giải pháp kết nối cho các ứng dụng board-to-board, mù đôi và rack-and-panel trong khi duy trì mật độ gói. Áp dụng cho các tình huống cài đặt với yêu cầu chuyên sâu mô-đun độ tin cậy cao.
Sự chỉ rõ
| Đặc điểm điện từ | ||
| Trở kháng | 50Ω | |
| Dải tần số | DC ~ 40GHz | |
| Điện áp định mức | 170VRMS * | |
| Vật liệu chống điện | ≥2000MΩ | |
| Điện áp kháng điện trở | 500VRMS * | |
| Trung tâm kháng chiến | Dây dẫn bên ngoài | Bình thường≤2,5mΩ, Niêm phong≤4mΩ |
| Nhạc trưởng trung tâm | Bình thường≤6mΩ, Niêm phong≤26mΩ | |
| VSWR | ≤1.3 | |
| Đặc tính vật liệu & cơ khí | ||
| Trung tâm chỉ huy | Nam giới | Sn-P Đồng, mạ vàng |
| Giống cái | Beryllium đồng, mạ vàng | |
| Liên hệ đàn hồi | Beryllium đồng | Mạ vàng |
| Vỏ và các bộ phận kim loại khác | Đồng thau thép không gỉ | Đam mê mạ vàng |
| Cách điện | Thiêu kết thủy tinh / PTFE / PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325 × 10-3Pa · cm3 / s | |
Ưu điểm:
1. Đầu nối SMA RF có chất lượng cao và kết hợp nhanh chóng bằng cách chỉ cần vặn hai đầu nối với nhau, không yêu cầu hàn hoặc uốn
2. Đầu nối điện SMA được sử dụng rộng rãi cho lò vi sóng, ăng ten và thiết bị thử nghiệm, v.v.
3. Đầu nối SMA RF là đầu nối đồng trục RF có ren nối với kích thước thu nhỏ, chống rung và dải tần rộng đến 18 GHz
4. Đầu nối SMA RF có sẵn trong kết nối nhanh, giao diện đẩy hoặc tiêu chuẩn, phiên bản thẳng, 90 độ, cũng như vách ngăn hoặc cấu hình bảng 4 lỗ
Các ứng dụng
- Quân đội
- Ăng ten
- Hàng không vũ trụ
- Băng thông rộng
- Viễn thông
- Thiết bị đo đạc
- Anten mảng pha
- Kết nối giữa các bảng
Vẽ chi tiết
Danh mục sản phẩm:
| Bộ chuyển đổi RF |
| Bộ chuyển đổi sóng sang đồng trục |
| Con dấu Hermetic từ thủy tinh đến kim loại |
| Đầu nối sê-ri J30J |
| Lò vi sóng quay |
| Lắp ráp cáp RF |
| Đầu nối RF SMA / SSMA |
| Đầu nối RF SMP / SSMP |
| Đầu nối RF MCX / MMCX |
| Đầu nối TNC RF |
| Đầu nối RF loại N |
| Đầu nối sóng BNC RF Đầu nối sóng (2.4mm, 2.92mm) |
Chi tiết đóng gói:
* Thùng xuất khẩu tiêu chuẩn
* Theo yêu cầu của khách hàng
GHI CHÚ:
Chúng tôi có hơn 10.000 loại đầu nối SMP , nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với Detai ls của bạn .
