Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS

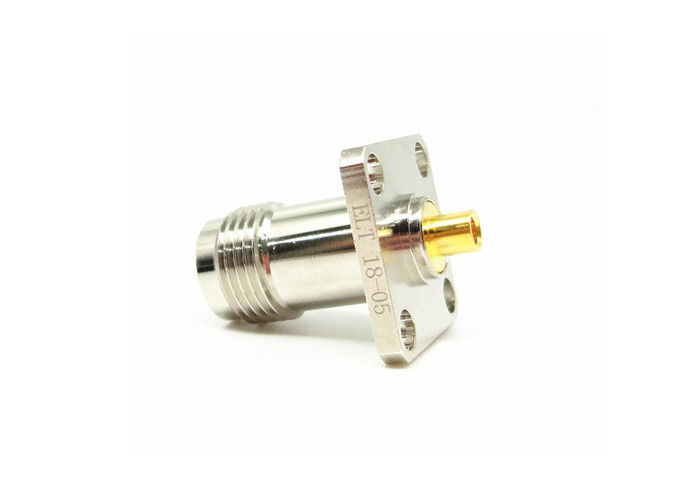

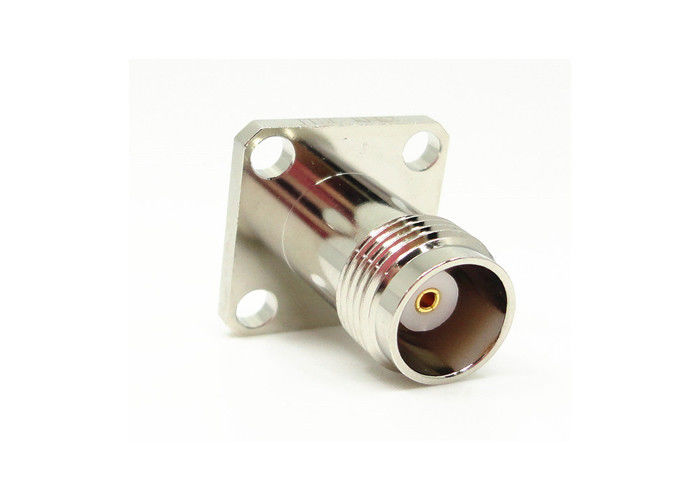

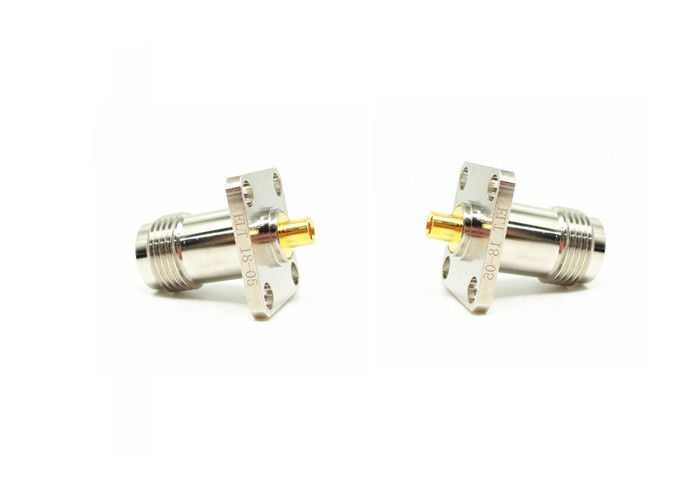

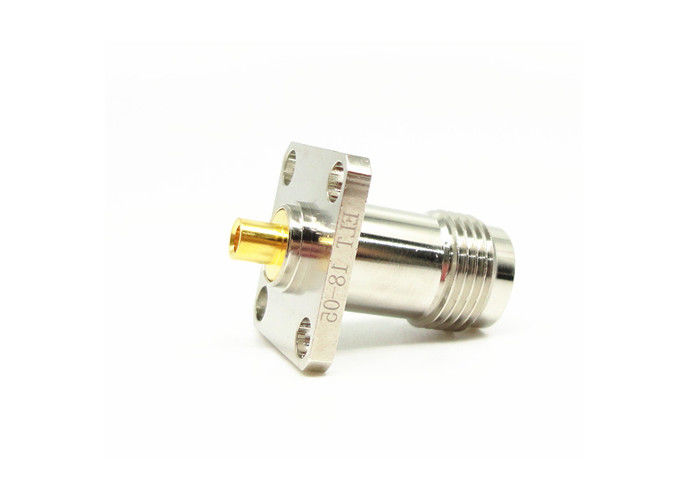

Kết nối mặt bích bốn lỗ TNC RF Nữ 50Ohm 11GHz cho lò vi sóng
Sản phẩm sê-ri TNC được thiết kế như một phiên bản có ren của đầu nối BNC, đầu nối TNC RF có các đầu vít để giao phối. : phân cực tiêu chuẩn và đảo ngược. Đầu nối giá rẻ này thường sử dụng các bộ phận đúc và khuôn đúc. Hiệu suất của chúng sẽ không bằng các sản phẩm cấp công nghiệp hoặc quân sự, các đầu nối này rất lý tưởng để sử dụng cho các ứng dụng thương mại. Được sử dụng rộng rãi cho các kết nối ăng ten, TNC có nhiều ứng dụng trong hệ thống điện tử hàng không, quốc phòng, thông tin liên lạc và công nghiệp nói chung. Phân cực ngược và TNC 75 ohm cũng có sẵn.
Sự chỉ rõ
Đặc điểm điện từ | ||||
Trở kháng | 50Ω | |||
Dải tần số | DC ~ 4GHz | |||
Điện áp định mức | 2500VRMS (mực nước biển tối đa) | |||
Điện áp kháng điện trở | 750VRMS (mực nước biển tối đa) | |||
Vật liệu chống điện | ≥2000MΩ | |||
Liên hệ kháng chiến | Dây dẫn bên ngoài | ≤6mΩ | ||
Nhạc trưởng trung tâm | ≤1,5mΩ | |||
VSMR | ≤1.3 | |||
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Tuân thủ RoHS | Đúng |
| Chấm dứt liên hệ trung tâm | Uốn |
| Chấm dứt liên lạc bên ngoài | Uốn |
| Chu kỳ giao phối | 500 xe đạp |
| Giữ liên lạc | 10 phút |
| Giữ cáp | 100N phút |
| Lực lượng giao phối | Tối đa 13,6N |
| Lực lượng không khớp nối | Tối đa 13,6N |
Ứng dụng:
* Điện thoại di động
* Thiết bị đo đạc
* Trạm cơ sở
* Mạng
* Radar
* Viễn thông

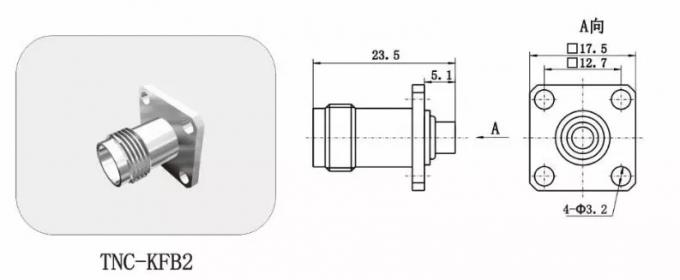

Vẽ chi tiết
Đặc trưng:
Đầu nối RF Electronic 1, TNC series được thiết kế như một phiên bản ren của đầu nối BNC.
2, Đầu nối TNC RF có các sợi vít để giao phối. Đầu nối RF TNC là các đơn vị chống nước thu nhỏ, có ren với trở kháng 50ohm không đổi, hoạt động từ DC-11ghz
3, Có hai loại đầu nối TNC: cực chuẩn và cực ngược
4, Các đầu nối RF nhà máy của nhà cung cấp Trung Quốc chi phí thấp thường sử dụng các bộ phận đúc và đúc.
5, Mặc dù hiệu suất sẽ không bằng các sản phẩm cấp công nghiệp hoặc quân sự, các đầu nối uốn RF này rất lý tưởng để sử dụng cho nhiều ứng dụng thương mại
6, Các sản phẩm sê-ri TNC là một loại tham gia, nó có chiều rộng làm việc thường xuyên, tham gia đáng tin cậy.
GHI CHÚ:
Chúng tôi có hơn 10.000 loại đầu nối TNC , nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với Detai ls của bạn .
