Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS

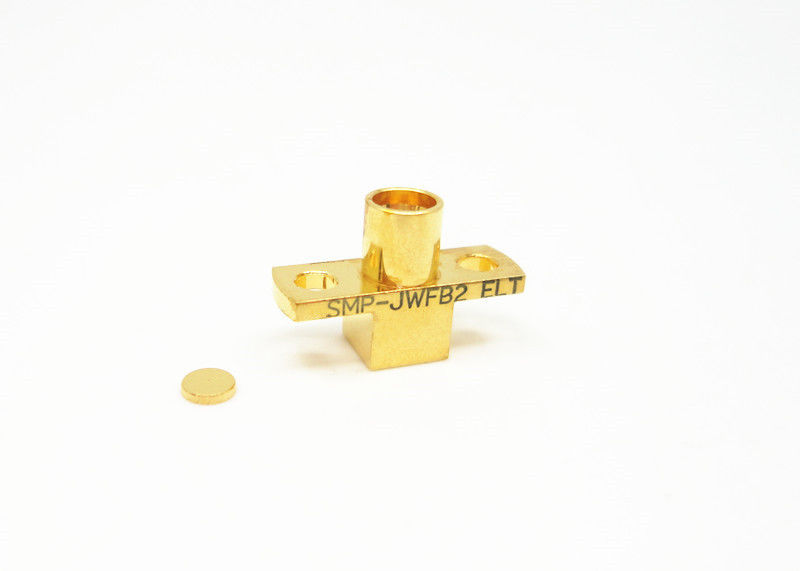

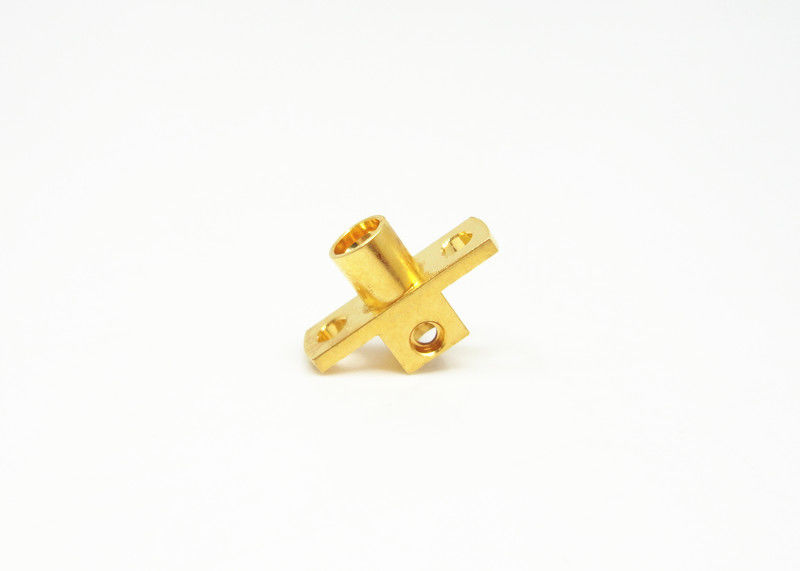

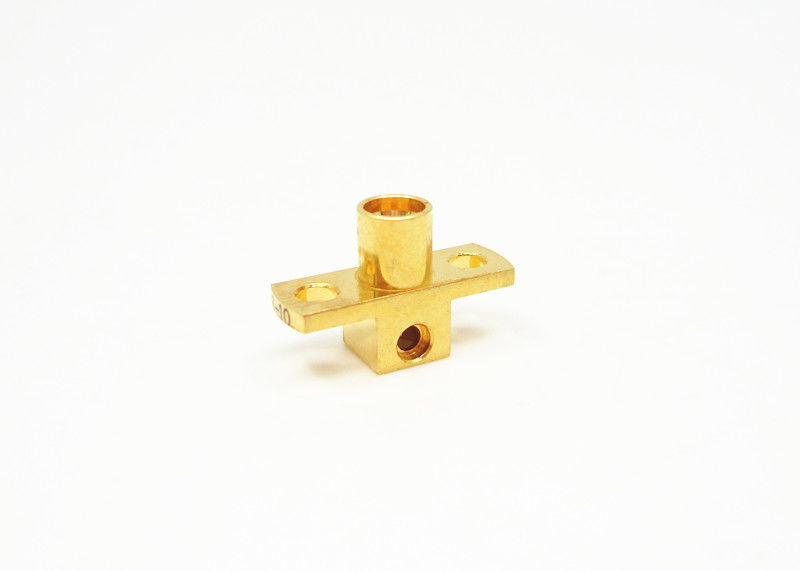

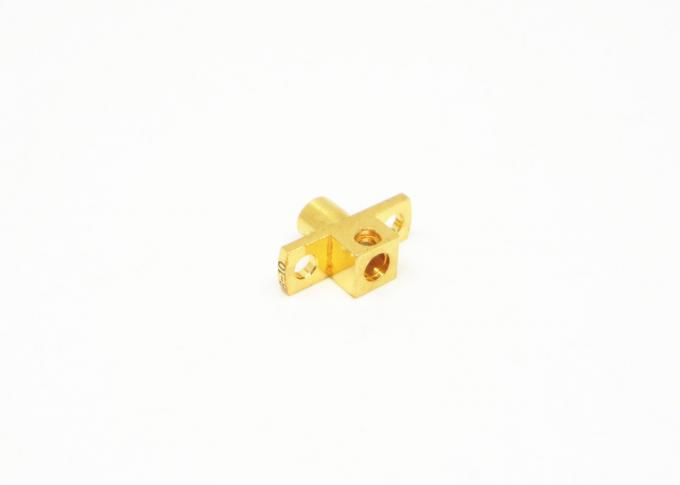

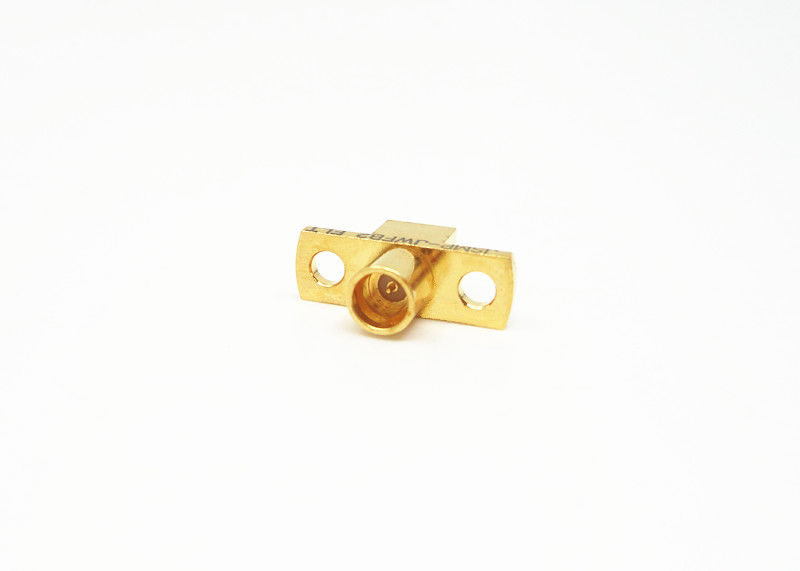

Mặt bích 2 lỗ gắn kết Nữ Giới tính Kết nối SMP RF Góc phải
SMP là một đầu nối đồng trục RF ghép nối hoặc đẩy nhanh, có các ký tự kích thước nhỏ, trọng lượng nhẹ, hiệu suất địa chấn tuyệt vời và băng thông rộng hoạt động rộng rãi, v.v. Tần số hoạt động của nó lên tới 30 GHz, và phích cắm có ba hình thức giam giữ đầy đủ hình thức, hạn chế hạn chế và lỗ khoan trơn tru (bao gồm cả phanh). Giá đỡ PCB, giá treo cáp và bộ điều hợp nối tiếp cung cấp giải pháp kết nối cho các ứng dụng board-to-board, mù đôi và rack-and-panel trong khi duy trì mật độ gói. Áp dụng cho các tình huống cài đặt với yêu cầu chuyên sâu mô-đun độ tin cậy cao.
Sự chỉ rõ
| Đặc điểm điện từ | ||
| Trở kháng | 50Ω | |
| Dải tần số | DC ~ 40GHz | |
| Điện áp định mức | 170VRMS * | |
| Vật liệu chống điện | ≥2000MΩ | |
| Điện áp kháng điện trở | 500VRMS * | |
| Trung tâm kháng chiến | Dây dẫn bên ngoài | Bình thường≤2,5mΩ, Niêm phong≤4mΩ |
| Nhạc trưởng trung tâm | Bình thường≤6mΩ, Niêm phong≤26mΩ | |
| VSWR | ≤1.3 | |
| Đặc tính vật liệu & cơ khí | ||
| Trung tâm chỉ huy | Nam giới | Sn-P Đồng, mạ vàng |
| Giống cái | Beryllium đồng, mạ vàng | |
| Liên hệ đàn hồi | Beryllium đồng | Mạ vàng |
| Vỏ và các bộ phận kim loại khác | Đồng thau thép không gỉ | Đam mê mạ vàng |
| Cách điện | Thiêu kết thủy tinh / PTFE / PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325 × 10-3Pa · cm3 / s | |
Các tính năng và lợi ích
| Mạ vàng |
| Tiểu thu nhỏ |
| DC đến 40 GHz |
| Kích thước nhỏ gọn |
| Khớp nối đẩy hoặc chụp |
| Tạm giam đầy đủ, tạm giam hạn chế và nhàm chán |
| Đầu nối PCB & cáp |
| Nam và nữ, lựa chọn góc thẳng và phải |
| Phiên bản gắn cáp cho cả vật liệu cáp linh hoạt và bán cứng |
| Loại bình thường và ẩn, lựa chọn mặt bích & Mount-In Mount |
Các ứng dụng
- Quân đội
- Không dây
- Ăng ten
- Hàng không vũ trụ
- Băng thông rộng
- Viễn thông
- Thiết bị đo đạc
- Anten mảng pha
- Kết nối giữa các bảng

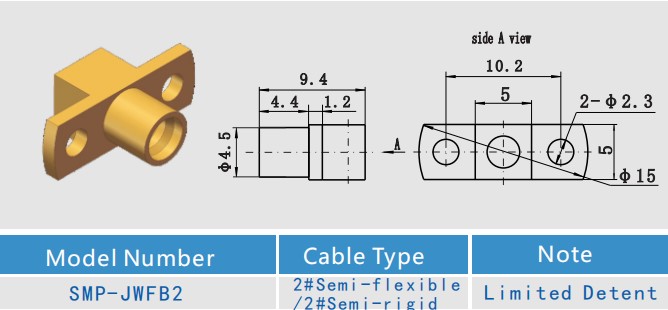

Vẽ chi tiết
Danh mục sản phẩm:
| Đầu nối sê-ri J30J |
| Đầu nối RF SMA / SSMA |
| Đầu nối RF SMP / SSMP |
| Đầu nối TNC RF |
| Bộ chuyển đổi RF |
| Đầu nối RF MCX / MMCX |
| Đầu nối sóng BNC RF Đầu nối sóng (2.4mm, 2.92mm) |
| Lắp ráp cáp RF |
| Bộ chuyển đổi sóng sang đồng trục |
| Con dấu Hermetic từ thủy tinh đến kim loại |
| Đầu nối RF loại N |
| Lò vi sóng quay |
Chi tiết đóng gói:
* Thùng xuất khẩu tiêu chuẩn
* Theo yêu cầu của khách hàng
GHI CHÚ:
Chúng tôi có hơn 10.000 loại đầu nối SMP , nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với Detai ls của bạn .
