Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS

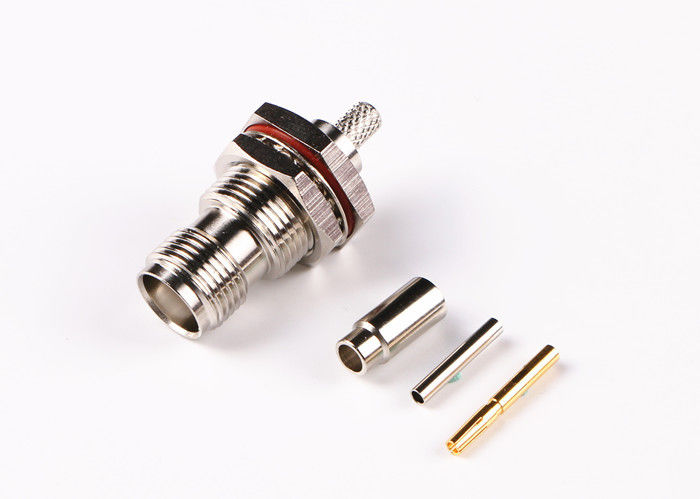

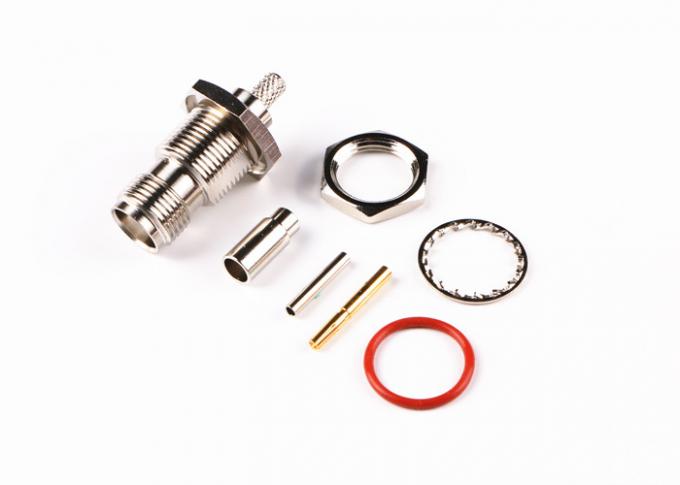

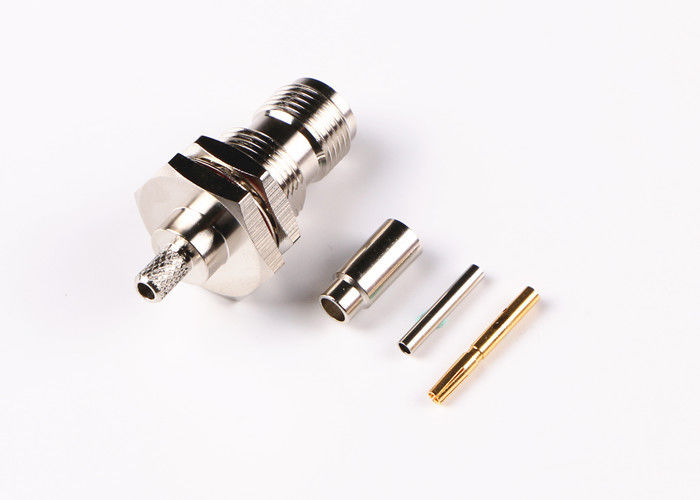

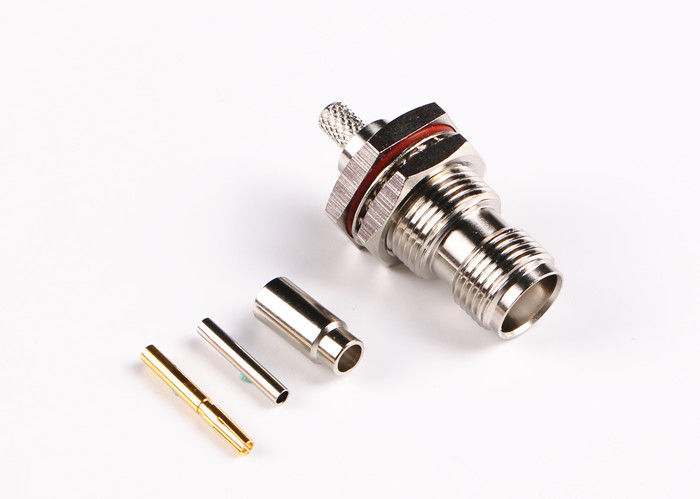

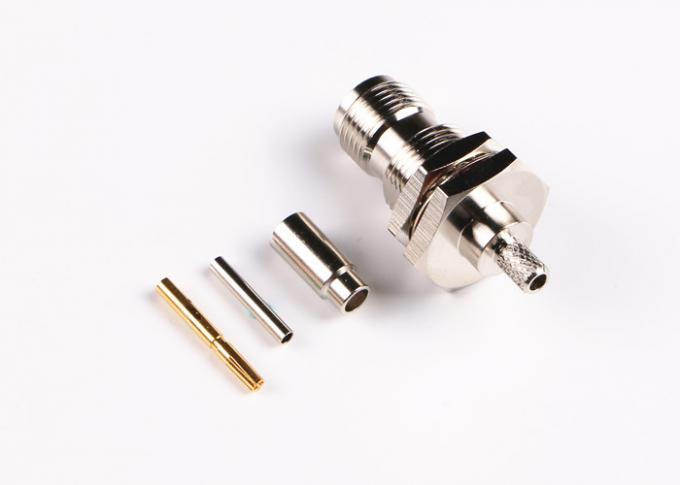

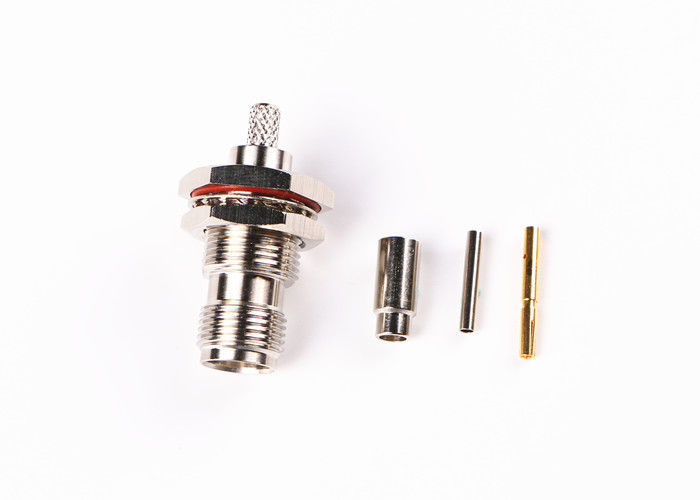

Chất lượng cao mạ niken TNC Nam cắm Kết nối đồng trục RF thẳng
Đặc trưng:
Đầu nối RF Electronic 1, TNC series được thiết kế như một phiên bản ren của đầu nối BNC.
2, Đầu nối TNC RF có các sợi vít để giao phối. Đầu nối RF TNC là các đơn vị chống nước thu nhỏ, có ren với trở kháng 50ohm không đổi, hoạt động từ DC-11ghz
3, Có hai loại đầu nối TNC: cực chuẩn và cực ngược
4, Các đầu nối RF nhà máy của nhà cung cấp Trung Quốc chi phí thấp thường sử dụng các bộ phận đúc và đúc.
5, Mặc dù hiệu suất sẽ không bằng các sản phẩm cấp công nghiệp hoặc quân sự, các đầu nối uốn RF này rất lý tưởng để sử dụng cho nhiều ứng dụng thương mại
6, Các sản phẩm sê-ri TNC là một loại tham gia, nó có chiều rộng làm việc thường xuyên, tham gia đáng tin cậy.
Ứng dụng:
* Thiết bị đo đạc
* Trạm cơ sở
* Mạng
* Radar
* Ăng ten
* Viễn thông
* Máy tính
* Viễn thông
* Điện thoại di động
Sản phẩm sê-ri TNC được thiết kế như một phiên bản có ren của đầu nối BNC, đầu nối TNC RF có các đầu vít để giao phối. : phân cực tiêu chuẩn và đảo ngược. Đầu nối giá rẻ này thường sử dụng các bộ phận đúc và khuôn đúc. Hiệu suất của chúng sẽ không bằng các sản phẩm cấp công nghiệp hoặc quân sự, các đầu nối này rất lý tưởng để sử dụng cho các ứng dụng thương mại. Được sử dụng rộng rãi cho các kết nối ăng ten, TNC có nhiều ứng dụng trong hệ thống điện tử hàng không, quốc phòng, thông tin liên lạc và công nghiệp nói chung. Phân cực ngược và TNC 75 ohm cũng có sẵn.
Sự chỉ rõ
Đặc điểm điện từ | ||||
Trở kháng | 50Ω | |||
Dải tần số | DC ~ 4GHz | |||
Điện áp định mức | 2500VRMS (mực nước biển tối đa) | |||
Điện áp kháng điện trở | 750VRMS (mực nước biển tối đa) | |||
Vật liệu chống điện | ≥2000MΩ | |||
Liên hệ kháng chiến | Dây dẫn bên ngoài | ≤6mΩ | ||
Nhạc trưởng trung tâm | ≤1,5mΩ | |||
VSMR | ≤1.3 | |||
Đặc điểm kỹ thuật cơ khí
| Tiêu chuẩn thiết kế | IEC 60169-17 |
| Tuân thủ RoHS | Đúng |
| Chấm dứt liên hệ trung tâm | Uốn |
| Chấm dứt liên lạc bên ngoài | Uốn |
| Chu kỳ giao phối | 500 xe đạp |
| Giữ liên lạc | 10 phút |
| Giữ cáp | 100N phút |
| Lực lượng không khớp nối | Tối đa 13,6N |
| Lực lượng giao phối | Tối đa 13,6N |
Đặc điểm kỹ thuật môi trường:
| Nhiệt độ hoạt động | -30 đến +70 độ C |
| Xếp hạng IP (Đã phối) | IP64 |

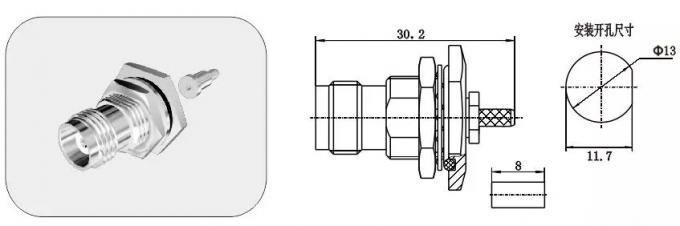

Vẽ chi tiết
GHI CHÚ:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.),), Nếu trình kết nối bạn đang sử dụng là không tìm thấy, xin vui lòng liên hệ với chúng tôi với các chi tiết của bạn.
