Nguồn gốc:
Trung Quốc
Chứng nhận:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

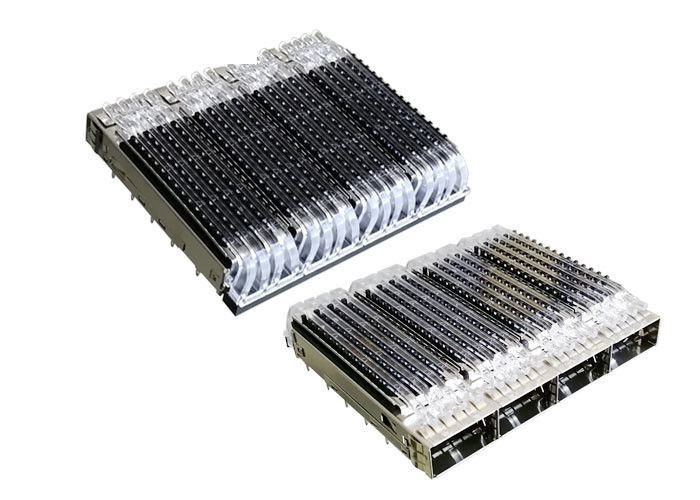

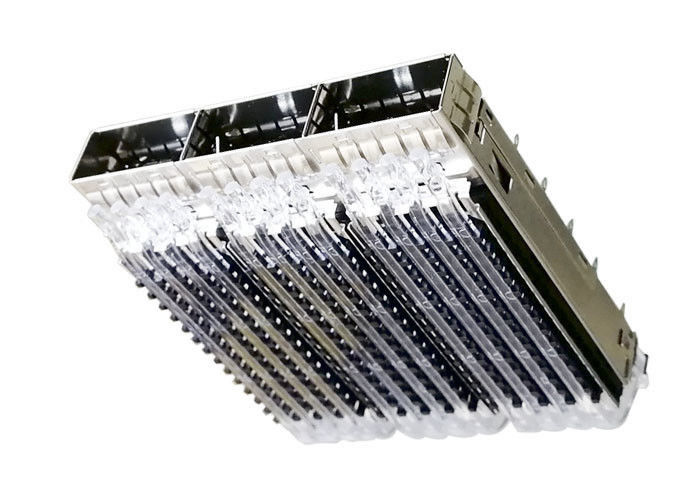

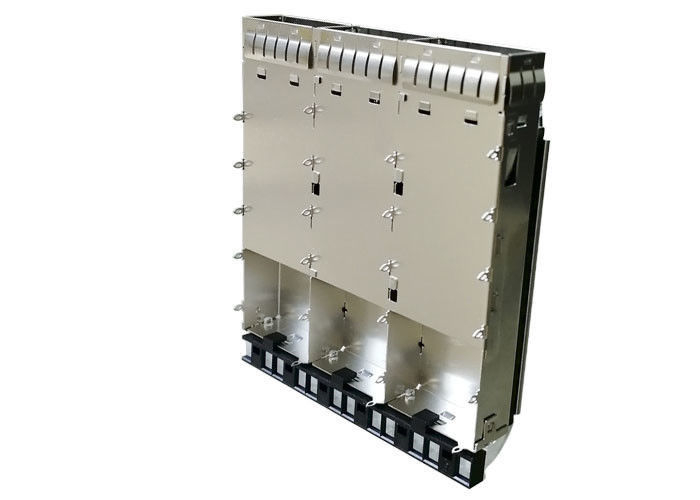

1x3 Kết nối lồng SFP Ganged QSFP28 Vật liệu hợp kim đồng một mảnh lồng
1. Cấu trúc lồng QSFP28 ( 49009-00N011) :
2. Tính năng lồng QSFP28
Xây dựng một mảnh, hợp kim đồng
Giao phối với máy thu phát QSFP28
Có sẵn với lồng đơn hoặc đa cổng (bảng điều khiển)
Bộ tiện lợi với đầu nối / Giao diện QSFP và lồng
Thiết kế phát xạ thấp thông qua các ngón tay lò xo gập - không có khe hở để bức xạ đi qua
Lò xo khởi động tăng cường
Thiết kế chân 3D để cải thiện khả năng giữ phù hợp với báo chí và tiếp xúc với các lỗ trên bảng máy chủ
Cài đặt / gỡ bỏ đơn giản và nhanh chóng
Lỗ bảng chủ không bị hư hại khi lồng được gỡ bỏ
Kết nối và lồng có sẵn
Đầu hàn vừa vặn hoặc xuyên qua lỗ trên lồng
Có sẵn riêng lẻ hoặc dưới dạng một bộ (SFPK Series)
Cửa sổ truyền nhiệt trên tất cả các bề mặt lồng QSFP
Hỗ trợ bố trí bảng máy chủ tuân thủ MSA và thiết kế thu phát
3. Vẽ kỹ thuật
Bạn có thể biết chi tiết về yêu cầu từ bản vẽ sau
4. Ưu điểm:
5. Ứng dụng lồng QSFP28:
Đây không phải là một danh sách các ứng dụng cho sản phẩm này. Nó đại diện cho một số sử dụng phổ biến hơn.
6. Dịch vụ tùy biến
7. Ưu điểm của lồng QSFP28:
| Mục | Những lợi ích |
| Thiết kế MT đóng gói trong băng và cuộn | Đảm bảo dễ dàng chọn và đặt vào PCB |
| Lồng cổng đơn có sẵn trong các phiên bản phù hợp với báo chí, hàn-post và PCI (1 °); lồng ganged có sẵn trong phiên bản phù hợp với báo chí | Cho phép sử dụng với độ dày bảng khác nhau và quy trình lắp ráp |
| Đuôi báo chí phù hợp với các ứng dụng từ bụng đến bụng cho các lồng đơn và gang | Đảm bảo sử dụng tốt nhất bất động sản PCB |
| Mô-đun định hướng "bụng to bụng" khi chèn | Dễ dàng loại bỏ các mô-đun từ cổng |
| Các ống ánh sáng tích hợp để sử dụng với Diode phát sáng của đèn LED (LED) | Cung cấp trạng thái cổng và phản hồi hoạt động cho người dùng |
| Chốt ngón tay cái độc đáo | Cung cấp cơ chế bóp và kéo trực quan |
| Máy thu phát nóng | Cho phép chèn và tháo phích cắm mà không cần tắt nguồn hệ thống |
| Chấm dứt báo chí phù hợp với PCB | Loại bỏ hàn, giảm chi phí áp dụng và tránh các vấn đề liên quan đến hàn |
| Lồng ganged có miếng đệm đàn hồi 360 °, ngón tay lò xo và nhiều vị trí pin mặt đất | Cung cấp che chắn EMI tiên tiến cho khung viền |
| Elastomeric hoặc miếng đệm kim loại | Hai tùy chọn để bảo vệ EMI vượt trội |
| Ốp lưng kẽm diecast | Cung cấp che chắn nhiễu điện từ 360 độ (EMI) |
8. QSFP là gì?
cung cấp một loạt các cụm lồng QSFP28 không có đầu nối tích hợp, lồng được sử dụng rộng rãi trong các ngành công nghiệp mạng, viễn thông và trung tâm dữ liệu. Thế hệ tiếp theo của thiết bị I / O tốc độ cao, hỗ trợ Ứng dụng Ethernet 40G đến 100G. Các lồng hợp kim đồng Press Fit cung cấp các biến thể gioăng EMI hoặc gioăng EMI và hoàn toàn tương thích ngược với các mô-đun quang QSFP hiện tại (Transceiver) và các cụm cáp.
Bộ thu phát QSFP28 chủ yếu được sử dụng cho Ứng dụng Ethernet 40G đến 100G, thiết kế nhỏ gọn, tiêu thụ điện năng thấp và chi phí thấp làm cho nó trở thành lựa chọn đầu tiên trong Ứng dụng Ethernet 100G;
Lồng QSFP28 tương thích với các loại thu phát tiếp theo QSFP28 (Module quang)
