Thẻ EMI Cổng đơn SFP28 Lồng 18,75 mm cho Đầu nối QSFP28

Thẻ EMI Cổng đơn SFP28 Lồng 18,75 mm cho Đầu nối QSFP28

sfp + lồng

kết nối cổng sfp

Nguồn gốc:

Trung Quốc

Chứng nhận:

ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

Liên hệ chúng tôi
Yêu cầu báo giá
Thông tin chi tiết sản phẩm
Kết nối tích hợp:
Không, nhưng có sẵn nếu cần
Số cổng:
1 x 1 Cổng đơn
ứng dụng:
Đầu nối QSFP28 / Bộ thu phát QSFP28
Chiều rộng cổng:
18,75 mm
Loại sản phẩm:
Lồng QSFP28
Tản nhiệt:
Vâng, có sẵn
Làm nổi bật:

sfp + lồng

,

kết nối cổng sfp

Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu
Thỏa thuận
Giá bán
có thể đàm phán
chi tiết đóng gói
Khay, ống, cuộn, thùng carton
Thời gian giao hàng
10 ngày làm việc
Điều khoản thanh toán
T/T
Khả năng cung cấp
Cổng 20KK / tháng
Mô tả Sản phẩm

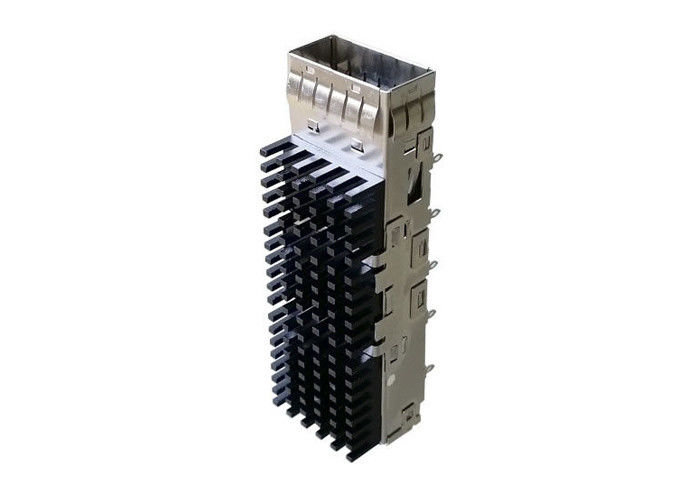

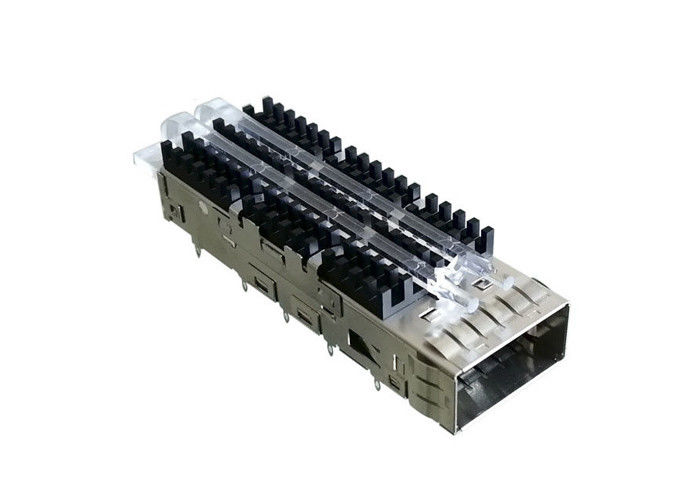

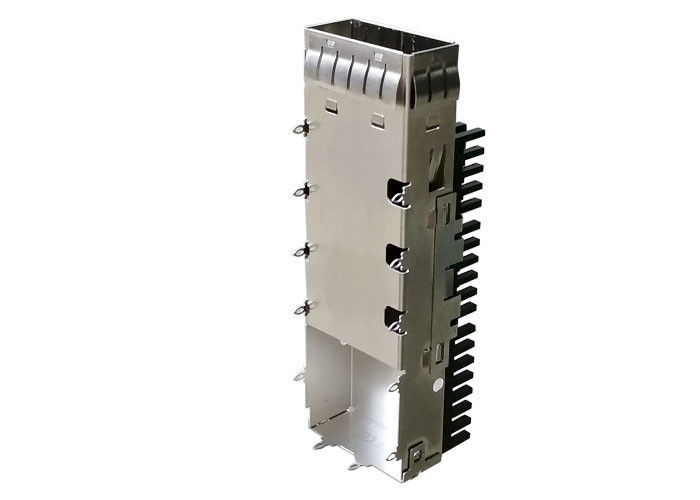

EMI Tab Tản nhiệt Cổng đơn SFP28 Lồng 18,75 mm Đối với Đầu nối QSFP28

Được sử dụng rộng rãi trong các ngành công nghiệp mạng, viễn thông và trung tâm dữ liệu. Thế hệ tiếp theo của thiết bị I / O tốc độ cao, hỗ trợ Ứng dụng Ethernet 40G đến 100G. Các lồng hợp kim đồng Press Fit cung cấp các biến thể gioăng EMI hoặc gioăng EMI và hoàn toàn tương thích ngược với các mô-đun quang QSFP hiện tại (Transceiver) và các cụm cáp.

Bộ thu phát QSFP28 chủ yếu được sử dụng cho Ứng dụng Ethernet 40G đến 100G, thiết kế nhỏ gọn, tiêu thụ điện năng thấp và chi phí thấp làm cho nó trở thành lựa chọn đầu tiên trong Ứng dụng Ethernet 100G;

Lồng QSFP28 tương thích với các loại thu phát tiếp theo QSFP28 (Module quang)

  • Bộ thu phát 100GBASE-SR4 QSFP28
  • Bộ thu phát 100GBASE-PSM4QSFP28
  • Bộ thu phát 100GBASE-LR4 QSFP28
  • Bộ thu phát 100GBASE-CWDM4 QSFP28

1. Tính năng

  • Xây dựng một mảnh, thép không gỉ

  • Thiết kế phát xạ thấp thông qua các ngón tay lò xo gập - không có khe hở để bức xạ đi qua

  • Lò xo khởi động tăng cường

  • Cài đặt / gỡ bỏ đơn giản và nhanh chóng

  • Lỗ bảng chủ không bị hư hại khi lồng được gỡ bỏ

  • Giao phối với máy thu phát QSFP28

  • Kết nối và lồng có sẵn

  • Có sẵn với lồng đơn hoặc đa cổng (bảng điều khiển)

  • Bộ dụng cụ tiện lợi với đầu nối và lồng QSFP28

  • Thiết kế chân 3D để cải thiện khả năng giữ phù hợp với báo chí và tiếp xúc với các lỗ trên bảng máy chủ

  • Đầu hàn vừa vặn hoặc xuyên qua lỗ trên lồng

  • Có sẵn riêng lẻ hoặc dưới dạng một bộ (SFPK Series)

  • Cửa sổ truyền nhiệt trên tất cả các bề mặt lồng SFP

  • Hỗ trợ bố trí bảng máy chủ tuân thủ MSA và thiết kế thu phát

2. Dịch vụ tùy biến

  • Lồng QSFP28 có thể có Cấu trúc Ganged 1 xn hoặc Cấu trúc xếp chồng 2 xn
  • Lồng QSFP28 có thể với lỗ tản nhiệt khác nhau
  • Lồng QSFP28 có thể bằng ống Ánh sáng hoặc không, Được xây dựng trong hoặc trên đỉnh Lồng hoặc mông
  • Lồng QSFP28 có thể có Heat Heat hoặc không, và Heat Heat với các Kiểu khác nhau
  • Lồng QSFP28 có thể bằng lò xo ngón tay EMI hoặc gioăng đàn hồi
  • Hỗ trợ để tạo Đầu nối QSFP28 tích hợp với Lồng EMI, Đầu nối QSFP28 bị cô lập hoặc Lồng QSFP28 bị cô lập
  • Mount Mount khác nhau, Nhấn Fit hoặc Solder Post và chiều dài Pin có thể được tùy chỉnh

3. Lồng QSFP28 ( 49001-00N011   ) Kết cấu:

  • Chiều rộng cổng đơn: 18,75 mm
  • Chiều cao cổng đơn: 8,95 mm
  • Lồng kim loại được tạo hình và tạo hình, có lỗ tản nhiệt;
  • Không có ống ánh sáng, có thể được tùy chỉnh theo yêu cầu
  • Với tản nhiệt, Vật liệu tản nhiệt là Nhôm, với xử lý Ôxít đen trên bề mặt
  • Nhấn Fit Mount Type, Có thể được tùy chỉnh theo yêu cầu
  • Chất liệu lồng: Hợp kim đồng
  • CLIP: Stailness Steel
  • Với EMI Tab Spring, cung cấp che chắn EMI tốt hơn cho khung viền
  • 1 X 1 Cổng đơn QSFP28, không có đầu nối SFP tích hợp
  • Chiều dài lồng QSFP28: 61,16 mm
  • Chiều rộng lồng QSFP28: 19,46 mm
  • Chiều cao lồng QSFP28: 16,0 mm (có tản nhiệt)
  • QSFP28 Lồng Bấm Fit PIN Chiều dài: 2.05 mm

4. Ứng dụng Lồng QSFP28 ( 49001-00N011 ):

  • May chủ
  • Lưu trữ
  • Viễn thông
  • Công tắc
  • Phần cứng viễn thông
  • Truyền thông dữ liệu
  • Máy chủ cao cấp
  • Mạng
  • Kênh sợi quang và Gigabit Ethernet
  • Thiết bị mạng
  • Bộ định tuyến / chuyển đổi
  • Đầu nối QSFP28 / Bộ thu phát QSFP28

Đây không phải là một danh sách các ứng dụng cho sản phẩm này. Nó đại diện cho một số sử dụng phổ biến hơn.

5. Ưu điểm:

  • 20 năm kinh nghiệm trong kết nối đa dạng
  • 1500 nhân viên
  • 58 Kỹ sư R & D.
  • Nhà máy 22000 mét vuông
  • 20kk cổng / tháng Công suất
  • Chúng tôi hỗ trợ Dịch vụ Costom;
  • Sản phẩm của chúng tôi tuân thủ chứng nhận RoHS, REACH và UL
  • Tổng công ty dài hạn với HUAWEI, ZTE, FOXCONN, XIAOMI, TCL, v.v.
  • Prots 20KK / tháng Công suất
  • Chứng nhận hệ thống quản lý quốc tế ISO 9001, ISO14001, QC080000, OHSAS18001 và IECC
  • Chúng tôi có khuôn phần cứng và khuôn nhựa riêng của chúng tôi
  • Có 3 máy LS-WEDM
  • Có 12 máy WEDM và 8 máy CNC
  • Có 20 máy mài và 12 máy phóng điện
  • Có 30 máy dập
  • Có 55 máy ép nhựa
  • Có hội thảo tự động
  • Phản hồi nhanh, Kỹ sư R & D chuyên nghiệp, Nhóm dịch vụ tích cực, Đảm bảo mọi quy trình hiệu quả và được tổ chức tốt;

6. Ưu điểm của lồng QSFP28:

Mục Những lợi ích
Thiết kế MT đóng gói trong băng và cuộn Đảm bảo dễ dàng chọn và đặt vào PCB
Lồng cổng đơn có sẵn trong các phiên bản phù hợp với báo chí, hàn-post và PCI (1 °); lồng ganged có sẵn trong phiên bản phù hợp với báo chí Cho phép sử dụng với độ dày bảng khác nhau và quy trình lắp ráp
Đuôi vừa vặn phù hợp với các ứng dụng từ bụng đến bụng cho các lồng đơn và gang Đảm bảo sử dụng tốt nhất bất động sản PCB
Mô-đun định hướng "bụng to bụng" khi chèn Dễ dàng loại bỏ các mô-đun từ cổng
Các ống ánh sáng tích hợp để sử dụng với Diode phát sáng của đèn LED (LED) Cung cấp trạng thái cổng và phản hồi hoạt động cho người dùng
Chốt ngón tay cái độc đáo Cung cấp cơ chế bóp và kéo trực quan
Máy thu phát nóng Cho phép chèn và tháo phích cắm mà không cần tắt nguồn hệ thống
Chấm dứt báo chí phù hợp với PCB Loại bỏ hàn, giảm chi phí áp dụng và tránh các vấn đề liên quan đến hàn
Lồng ganged có miếng đệm đàn hồi 360 °, ngón tay lò xo và nhiều vị trí pin mặt đất Cung cấp che chắn EMI tiên tiến cho khung viền
Elastomeric hoặc miếng đệm kim loại Hai tùy chọn để bảo vệ EMI vượt trội
Ốp lưng kẽm diecast Cung cấp che chắn nhiễu điện từ 360 độ (EMI)

7. Học thêm

Bộ thu phát QSFP có sẵn với nhiều loại máy phát và máy thu khác nhau, cho phép người dùng chọn bộ thu phát phù hợp cho từng liên kết để cung cấp phạm vi quang cần thiết cho cáp quang đa chế độ hoặc đơn chế độ. Các mô-đun QSFP thường có sẵn trong một số loại khác nhau:

4 x 1 Gbit / s QSFP

Tài liệu QSFP ban đầu đã chỉ định bốn kênh mang Gigabit Ethernet, 4GFC (FiberChannel) hoặc DDR InfiniBand.

4 x 10 Gbit / s QSFP +

QSFP + là một sự phát triển của QSFP để hỗ trợ bốn kênh 10 Gbit / giây mang 10 Gigabit Ethernet, 10GFC FiberChannel hoặc QĐR InfiniBand. 4 kênh cũng có thể được kết hợp thành một liên kết Ethernet 40 Gigabit duy nhất. Nó thường dành cho ứng dụng của Trung tâm dữ liệu, Ethernet 40G, Infiniband và các tiêu chuẩn truyền thông khác.

4 x 14 Gbit / s QSFP + (QSFP14)

Tiêu chuẩn QSFP14 được thiết kế để mang FDR InfiniBand, SAS-3. hoặc Kênh sợi 16G

4 x 28 Gbit / s QSFP + (QSFP28)

Chuẩn QSFP28 được thiết kế để mang 100 Gigabit Ethernet, EDR InfiniBand. hoặc Kênh sợi 32G. Loại thu phát này cũng được sử dụng với cáp ngắt kết nối trực tiếp để điều chỉnh một cổng 100GbE duy nhất thành bốn cổng ethernet 25 gigabit độc lập (QSFP28-to-4x-SFP28). Đôi khi loại thu phát này cũng được gọi là "QSFP100" hoặc "100G QSFP" vì đơn giản.

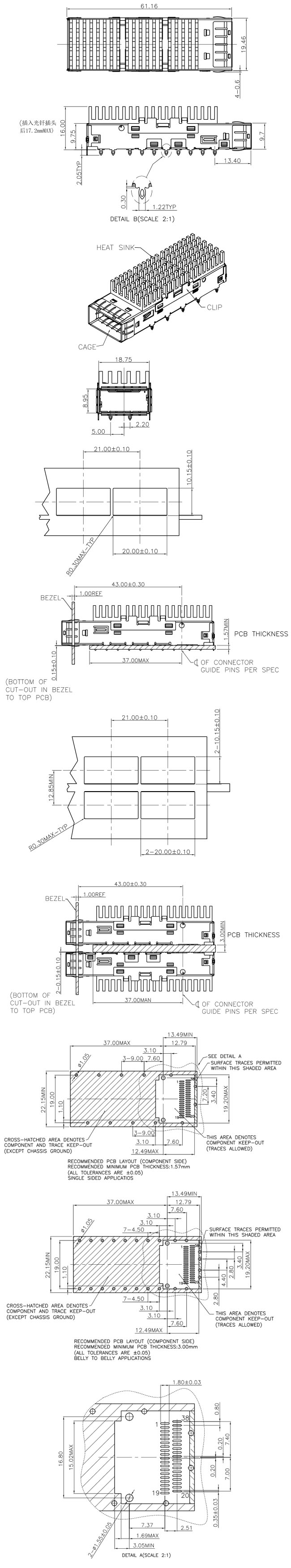

8. Vẽ kỹ thuật

Bạn có thể biết chi tiết về yêu cầu từ bản vẽ sau
