Nguồn gốc:
Trung Quốc
Chứng nhận:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

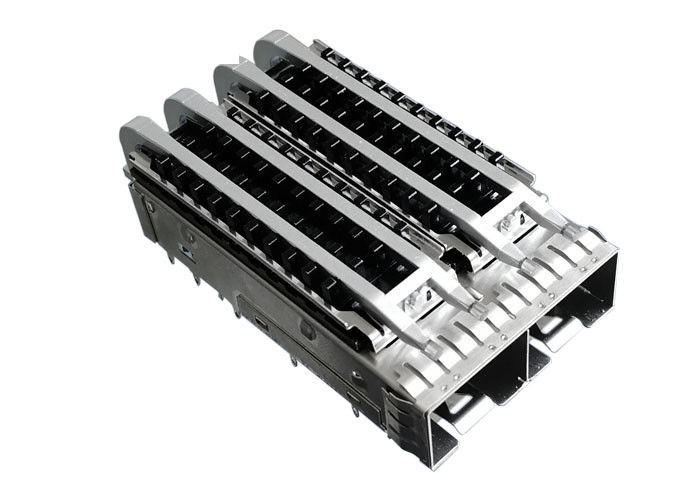

Nhấn Fit 2 cổng Lồng SFP nữ có ống tản nhiệt
phát triển và sản xuất các lồng SFP để tuân thủ đầy đủ với đặc điểm kỹ thuật của Thỏa thuận đa nguồn (MSA). Được sử dụng trong các ứng dụng bằng đồng hoặc quang học, cấu trúc lồng là một kim loại một mảnh, được đóng dấu và hình thành để mang lại hiệu suất tốt nhất cho việc che chắn EMI. Lồng cổng đơn của chúng tôi được thiết kế với các tùy chọn pin và mạ khác nhau để giải quyết các ứng dụng phù hợp và hàn.
1. Thông số kỹ thuật:
| Thuộc tính | Giá trị |
| Kiểu | SFP + lồng |
| Giới tính | Giống cái |
| Số lượng cổng | 2 |
| Số hàng | 1 |
| Định hướng cơ thể | Góc phải |
| Phương pháp chấm dứt | Nhấn Fit |
| Vật liệu nhà ở | Hợp kim đồng |
| Tản nhiệt | Vâng, với Heat Heat |
| Gasket đàn hồi | Không |
| Lò xo ngón tay EMI | Đúng |
| Đèn ống | Đúng |
| Nhấn Fit PIN Chiều dài | 2,05 mm |
| SFP + Chiều dài lồng | 55,1 mm |
| SFP + Chiều rộng lồng | 28,95 mm |
| SFP + Chiều cao lồng | 13,11 mm |
2. Tính năng
Những người bạn có bộ thu phát SFP, SFP +, XFP hoặc ZENPAK
Kết nối và lồng có sẵn
Có sẵn riêng lẻ hoặc dưới dạng một bộ (SFPK Series)
Hỗ trợ bố trí bảng máy chủ tuân thủ MSA và thiết kế thu phát
Bộ tiện lợi với đầu nối SFP và lồng
Thiết kế chân 3D để cải thiện khả năng giữ phù hợp với báo chí và tiếp xúc với các lỗ trên bảng máy chủ
Xây dựng một mảnh, thép không gỉ
Thiết kế phát xạ thấp thông qua các ngón tay lò xo gập - không có khe hở để bức xạ đi qua
Có sẵn với lồng đơn hoặc đa cổng (bảng điều khiển)
Cài đặt / gỡ bỏ đơn giản và nhanh chóng
Lỗ bảng chủ không bị hư hại khi lồng được gỡ bỏ
Cửa sổ truyền nhiệt trên tất cả các bề mặt lồng SFP
Lò xo khởi động tăng cường
Đầu hàn vừa vặn hoặc xuyên qua lỗ trên lồng
3. Ứng dụng:
Đây không phải là một danh sách các ứng dụng cho sản phẩm này. Nó đại diện cho một số sử dụng phổ biến hơn.
4. Lợi ích:
| Mục | Những lợi ích |
| Thiết kế MT đóng gói trong băng và cuộn | Đảm bảo dễ dàng chọn và đặt vào PCB |
| Lồng cổng đơn có sẵn trong các phiên bản phù hợp với báo chí, hàn-post và PCI (1 °); lồng ganged có sẵn trong phiên bản phù hợp với báo chí | Cho phép sử dụng với độ dày bảng khác nhau và quy trình lắp ráp |
| Đuôi vừa vặn phù hợp với các ứng dụng từ bụng đến bụng cho các lồng đơn và gang | Đảm bảo sử dụng tốt nhất bất động sản PCB |
| Mô-đun định hướng "bụng to bụng" khi chèn | Dễ dàng loại bỏ các mô-đun từ cổng |
| Các ống ánh sáng tích hợp để sử dụng với Diode phát sáng của đèn LED (LED) | Cung cấp trạng thái cổng và phản hồi hoạt động cho người dùng |
| Chốt ngón tay cái độc đáo | Cung cấp cơ chế bóp và kéo trực quan |
| Máy thu phát nóng | Cho phép chèn và tháo phích cắm mà không cần tắt nguồn hệ thống |
| Chấm dứt báo chí phù hợp với PCB | Loại bỏ hàn, giảm chi phí áp dụng và tránh các vấn đề liên quan đến hàn |
| Lồng ganged có miếng đệm đàn hồi 360 °, ngón tay lò xo và nhiều vị trí pin mặt đất | Cung cấp che chắn EMI tiên tiến cho khung viền |
| Elastomeric hoặc miếng đệm kim loại | Hai tùy chọn để bảo vệ EMI vượt trội |
| Ốp lưng kẽm diecast | Cung cấp che chắn nhiễu điện từ 360 độ (EMI) |
Giải pháp tùy chỉnh
® cung cấp các giải pháp tùy chỉnh với sự hỗ trợ của đội ngũ nhân viên am hiểu và dịch vụ nhanh chóng của chúng tôi.
Uyển chuyển
® cung cấp nhiều loại lồng bao gồm các tùy chọn đa cổng, lightpipes, mạ và che chắn.
Tản nhiệt
Các giải pháp tăng cường nhiệt của chúng tôi cung cấp luồng không khí phía trước và phía sau tốt hơn thông qua các lồng, cung cấp tản nhiệt tốt hơn cho hiệu suất nhiệt hàng đầu trong ngành.
Chất lượng tín hiệu
Để tăng cường chất lượng tín hiệu, danh mục SFP tập trung vào khu vực chốt để giảm EMI và tránh suy giảm hiệu suất mạch và đảm bảo tuân thủ các tiêu chuẩn. Sản phẩm được cung cấp trong cả hai phiên bản đệm lò xo EMI và đệm EMI để đáp ứng yêu cầu hệ thống của khách hàng.
Các tính năng và lợi ích chính, hiệu suất và tính linh hoạt
6. Lợi thế

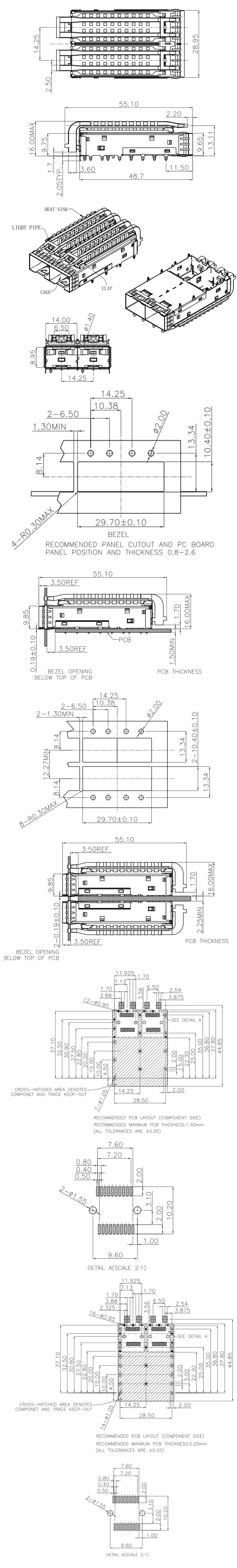

7. Vẽ kỹ thuật
Bạn có thể biết chi tiết về yêu cầu từ bản vẽ sau
Gửi yêu cầu của bạn trực tiếp cho chúng tôi
