Nguồn gốc:
Trung Quốc
Chứng nhận:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

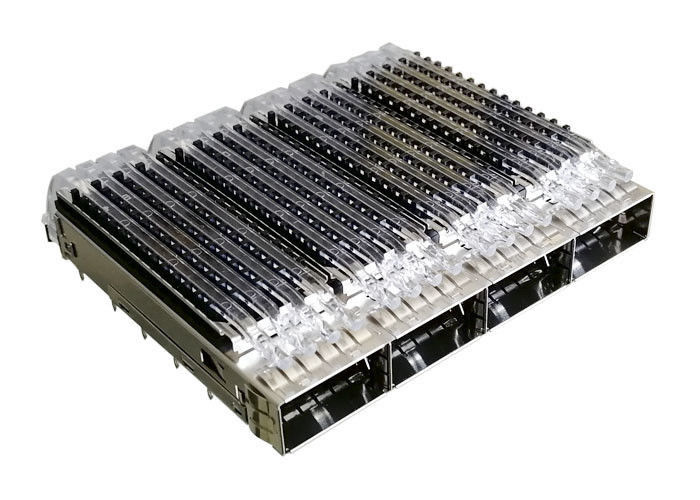

Hợp kim đồng Ganged Qsfp28 Lồng Bốn cổng ISO 9001 ISO 14001 Phê duyệt
1. QSFP là gì?
Bộ thu phát QSFP có sẵn với nhiều loại máy phát và máy thu khác nhau, cho phép người dùng chọn bộ thu phát phù hợp cho từng liên kết để cung cấp phạm vi quang cần thiết cho cáp quang đa chế độ hoặc đơn chế độ. Các mô-đun QSFP thường có sẵn trong một số loại khác nhau:
4 x 1 Gbit / s QSFP
Tài liệu QSFP ban đầu đã chỉ định bốn kênh mang Gigabit Ethernet, 4GFC (FiberChannel) hoặc DDR InfiniBand.
4 x 10 Gbit / s QSFP +
QSFP + là một sự phát triển của QSFP để hỗ trợ bốn kênh 10 Gbit / giây mang 10 Gigabit Ethernet, 10GFC FiberChannel hoặc QĐR InfiniBand. 4 kênh cũng có thể được kết hợp thành một liên kết Ethernet 40 Gigabit duy nhất. Nó thường dành cho ứng dụng của Trung tâm dữ liệu, Ethernet 40G, Infiniband và các tiêu chuẩn truyền thông khác.
4 x 14 Gbit / s QSFP + (QSFP14)
Tiêu chuẩn QSFP14 được thiết kế để mang FDR InfiniBand, SAS-3. hoặc Kênh sợi 16G
4 x 28 Gbit / s QSFP + (QSFP28)
Chuẩn QSFP28 được thiết kế để mang 100 Gigabit Ethernet, EDR InfiniBand. hoặc Kênh sợi 32G. Loại thu phát này cũng được sử dụng với cáp ngắt kết nối trực tiếp để điều chỉnh một cổng 100GbE duy nhất thành bốn cổng ethernet 25 gigabit độc lập (QSFP28-to-4x-SFP28). Đôi khi loại thu phát này cũng được gọi là "QSFP100" hoặc "100G QSFP" vì đơn giản.
2. Chúng ta là ai?
cung cấp một loạt các cụm lồng QSFP28 không có đầu nối tích hợp, lồng được sử dụng rộng rãi trong các ngành công nghiệp mạng, viễn thông và trung tâm dữ liệu. Thế hệ tiếp theo của thiết bị I / O tốc độ cao, hỗ trợ Ứng dụng Ethernet 40G đến 100G. Các lồng hợp kim đồng Press Fit cung cấp các biến thể gioăng EMI hoặc gioăng EMI và hoàn toàn tương thích ngược với các mô-đun quang QSFP hiện tại (Transceiver) và các cụm cáp.
Bộ thu phát QSFP28 chủ yếu được sử dụng cho Ứng dụng Ethernet 40G đến 100G, thiết kế nhỏ gọn, tiêu thụ điện năng thấp và chi phí thấp làm cho nó trở thành lựa chọn đầu tiên trong Ứng dụng Ethernet 100G;
Lồng QSFP28 tương thích với các loại thu phát tiếp theo QSFP28 (Module quang)
Ngoại trừ các loại thu phát QSFP28 ở trên ,;
3 lồng QSFP28 (49001-00N011 ) Kết cấu:

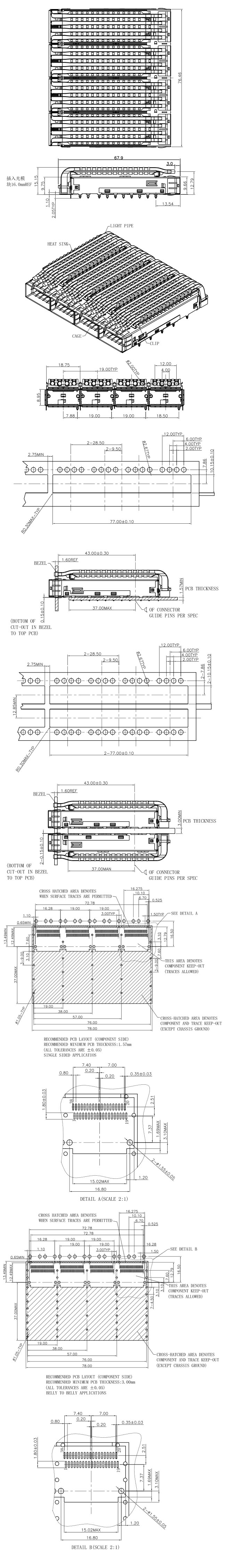

4. Vẽ kỹ thuật
Bạn có thể biết chi tiết về yêu cầu từ bản vẽ sau
5. Dịch vụ tùy biến GLGNET
6. Các ứng dụng Lồng GLGNET QSFP28 ( 49007-00N011 ):
Đây không phải là một danh sách các ứng dụng cho sản phẩm này. Nó đại diện cho một số sử dụng phổ biến hơn.
7. Ưu điểm của GLGNET:
8. Ưu điểm của lồng GLGNET QSFP28:
| Mục | Những lợi ích |
| Thiết kế MT đóng gói trong băng và cuộn | Đảm bảo dễ dàng chọn và đặt vào PCB |
| Lồng cổng đơn có sẵn trong các phiên bản phù hợp với báo chí, hàn-post và PCI (1 °); lồng ganged có sẵn trong phiên bản phù hợp với báo chí | Cho phép sử dụng với độ dày bảng khác nhau và quy trình lắp ráp |
| Đuôi vừa vặn phù hợp với các ứng dụng từ bụng đến bụng cho các lồng đơn và gang | Đảm bảo sử dụng tốt nhất bất động sản PCB |
| Mô-đun định hướng "bụng to bụng" khi chèn | Dễ dàng loại bỏ các mô-đun từ cổng |
| Các ống ánh sáng tích hợp để sử dụng với Diode phát sáng của đèn LED (LED) | Cung cấp trạng thái cổng và phản hồi hoạt động cho người dùng |
| Chốt ngón tay cái độc đáo | Cung cấp cơ chế bóp và kéo trực quan |
| Máy thu phát nóng | Cho phép chèn và tháo phích cắm mà không cần tắt nguồn hệ thống |
| Chấm dứt báo chí phù hợp với PCB | Loại bỏ hàn, giảm chi phí áp dụng và tránh các vấn đề liên quan đến hàn |
| Lồng ganged có miếng đệm đàn hồi 360 °, ngón tay lò xo và nhiều vị trí pin mặt đất | Cung cấp che chắn EMI tiên tiến cho khung viền |
| Elastomeric hoặc miếng đệm kim loại | Hai tùy chọn để bảo vệ EMI vượt trội |
| Ốp lưng kẽm diecast | Cung cấp che chắn nhiễu điện từ 360 độ (EMI) |
