Nguồn gốc:
Trung Quốc
Chứng nhận:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

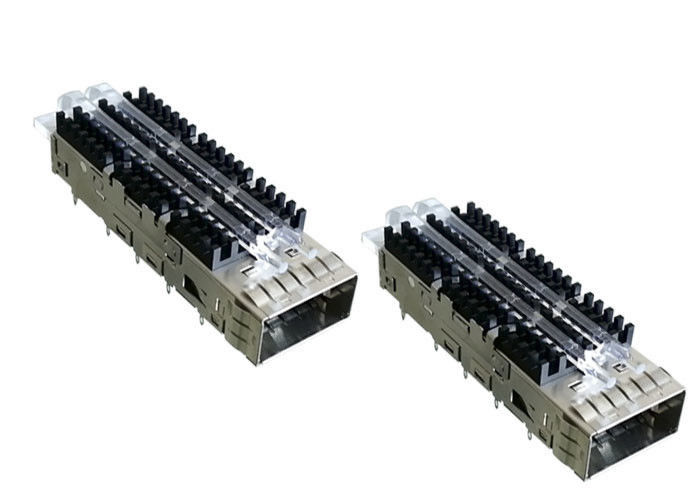

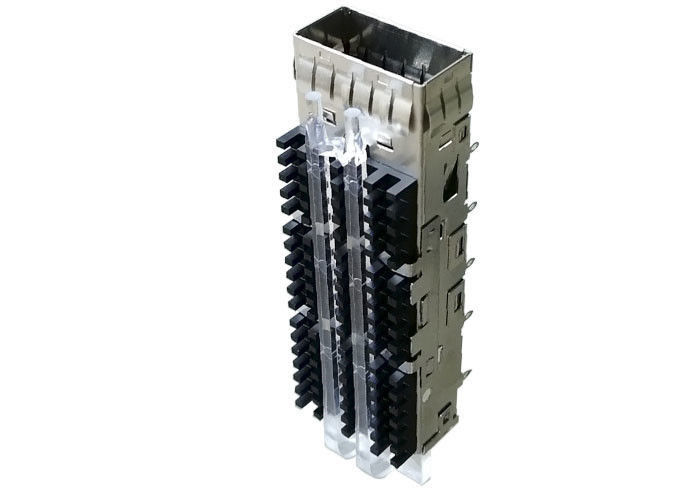

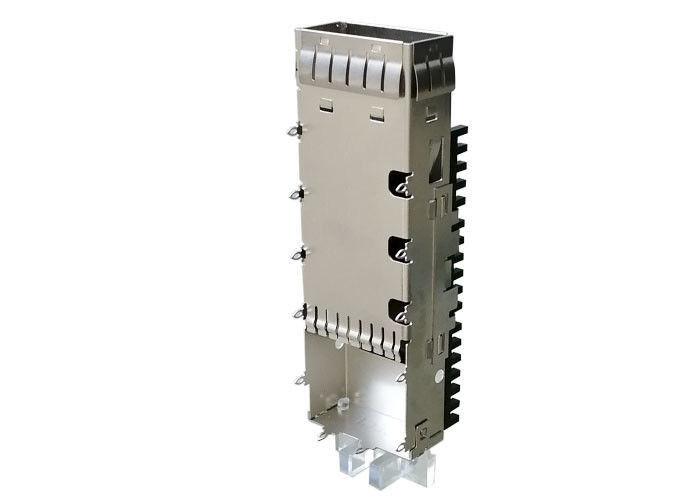

Cổng kết nối lồng SFP QSFP Cổng đơn cho mô-đun quang QSFP14
1. Tổng quan về QSFP:
Bộ khuếch đại yếu tố hình thức Quad nhỏ (QSFP) là một bộ thu phát nhỏ gọn, có thể cắm nóng được sử dụng cho các ứng dụng truyền thông dữ liệu. Yếu tố hình thức và giao diện điện được chỉ định bởi một thỏa thuận đa nguồn (MSA) dưới sự bảo trợ của Ủy ban nhân tố hình thức nhỏ. Nó giao tiếp phần cứng mạng (như máy chủ và thiết bị chuyển mạch) với cáp quang hoặc kết nối đồng điện chủ động hoặc thụ động. Đây là định dạng công nghiệp được nhiều nhà cung cấp thành phần mạng cùng phát triển và hỗ trợ, cho phép tốc độ dữ liệu từ 4x1 Gb / s cho QSFP và 4x10 Gbit / s cho QSFP + và với tốc độ cao nhất là 4x28 Gbit / s được gọi là QSFP28 được sử dụng cho 100 Gbit / liên kết s.
Lồng sản phẩm QSFP có thể có hoặc không có đầu nối tích hợp (giao diện điện);
Người dùng cần truyền tín hiệu quang hoặc tín hiệu điện ở khoảng cách xa với tốc độ cao, cần có Bộ thu phát sợi quang, QSFP, giao diện điện và Lồng QSFP ;
Lồng QSFP thực sự là Lồng che chắn, đối với EMI, Vật liệu hợp kim đồng một mảnh, có nhiều lỗ tản nhiệt, Pin gắn (Thông qua lỗ hoặc bấm PIN phù hợp), ống ánh sáng và tản nhiệt.
2. Tính năng lồng QSFP
Xây dựng một mảnh, hợp kim đồng
Giao phối với máy thu phát QSFP14
Có sẵn với lồng đơn hoặc đa cổng (bảng điều khiển)
Bộ tiện lợi với đầu nối / Giao diện QSFP và lồng
Thiết kế phát xạ thấp thông qua các ngón tay lò xo gập - không có khe hở để bức xạ đi qua
Lò xo khởi động tăng cường
Thiết kế chân 3D để cải thiện khả năng giữ phù hợp với báo chí và tiếp xúc với các lỗ trên bảng máy chủ
Cài đặt / gỡ bỏ đơn giản và nhanh chóng
Lỗ bảng chủ không bị hư hại khi lồng được gỡ bỏ
Kết nối và lồng có sẵn
Đầu hàn vừa vặn hoặc xuyên qua lỗ trên lồng
Có sẵn riêng lẻ hoặc dưới dạng một bộ (SFPK Series)
Cửa sổ truyền nhiệt trên tất cả các bề mặt lồng QSFP
Hỗ trợ bố trí bảng máy chủ tuân thủ MSA và thiết kế thu phát
3. Dịch vụ tùy biến
4. Lồng QSFP (48001-00N011 ) Kết cấu:
| tên sản phẩm | Cổng đơn QSFP14 Lồng có tản nhiệt, ống ánh sáng, không có Giao diện tích hợp |
| Chiều dài lồng QSFP | 65,8 mm |
| Chiều rộng lồng QSFP | 19,46 mm |
| Chiều cao lồng QSFP | 13,7 mm |
| QSFP Lồng Bấm Fit Chiều dài pin | 2,05 mm |
| Chiều rộng cổng đơn QSFP | 18,75 mm |
| Chiều cao cổng đơn QSFP | 8,95 mm |
| Xuất hiện | Lồng kim loại được tạo hình và tạo hình, có lỗ tản nhiệt |
| Ống ánh sáng | Với, Cho người dùng biết trạng thái liên kết |
| Tản nhiệt | Với, đảm bảo tản nhiệt tốt hơn |
| Loại Monut | Nhấn Fit Mount Type |
| Vật liệu lồng | Hợp kim đồng |
| Lò xo ngón tay EMI | Với, cung cấp bảo vệ EMI tốt hơn |
| Miếng đệm EMI | Không có |
Lồng 5.QSFP (48001-00N011 ) Các ứng dụng:
6. Ưu điểm sản phẩm
| Mục | Những lợi ích |
| Thiết kế MT đóng gói trong băng và cuộn | Đảm bảo dễ dàng chọn và đặt vào PCB |
| Lồng cổng đơn có sẵn trong các phiên bản phù hợp với báo chí, hàn-post và PCI (1 °); lồng ganged có sẵn trong phiên bản phù hợp với báo chí | Cho phép sử dụng với độ dày bảng khác nhau và quy trình lắp ráp |
| Đuôi báo chí phù hợp với các ứng dụng từ bụng đến bụng cho các lồng đơn và gang | Đảm bảo sử dụng tốt nhất bất động sản PCB |
| Mô-đun định hướng "bụng to bụng" khi chèn | Dễ dàng loại bỏ các mô-đun từ cổng |
| Các ống ánh sáng tích hợp để sử dụng với Diode phát sáng của đèn LED (LED) | Cung cấp trạng thái cổng và phản hồi hoạt động cho người dùng |
| Chốt ngón tay cái độc đáo | Cung cấp cơ chế bóp và kéo trực quan |
| Chấm dứt báo chí phù hợp với PCB | Loại bỏ hàn, giảm chi phí áp dụng và tránh các vấn đề liên quan đến hàn |
| Lồng ganged có miếng đệm đàn hồi 360 °, ngón tay lò xo và nhiều vị trí pin mặt đất | Cung cấp che chắn EMI tiên tiến cho khung viền |
| Elastomeric hoặc miếng đệm kim loại | Hai tùy chọn để bảo vệ EMI vượt trội |
| Ốp lưng kẽm diecast | Cung cấp che chắn nhiễu điện từ 360 độ (EMI) |
7. Ưu điểm:
Tản nhiệt
Các giải pháp tăng cường nhiệt của chúng tôi cung cấp luồng không khí phía trước và phía sau tốt hơn thông qua các lồng, cung cấp tản nhiệt tốt hơn cho hiệu suất nhiệt hàng đầu trong ngành.
Chất lượng tín hiệu
Để tăng cường chất lượng tín hiệu, danh mục SFP tập trung vào khu vực chốt để giảm EMI và tránh suy giảm hiệu suất mạch và đảm bảo tuân thủ các tiêu chuẩn. Sản phẩm được cung cấp trong cả hai phiên bản đệm lò xo EMI và đệm EMI để đáp ứng yêu cầu hệ thống của khách hàng.
Các tính năng và lợi ích chính, hiệu suất và tính linh hoạt

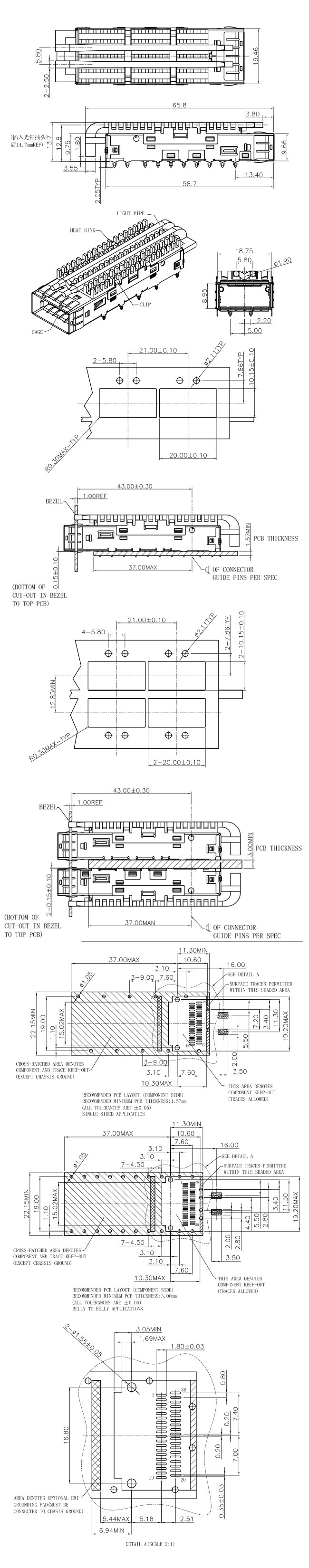

9. Vẽ kỹ thuật
Bạn có thể biết chi tiết về yêu cầu từ bản vẽ sau
