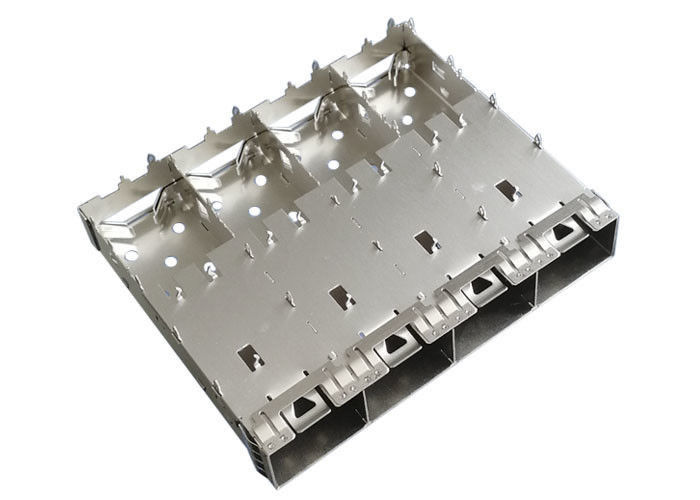

Windows 4 Cổng kết nối cổng Sfp truyền nhiệt bề mặt Windows

RoHS IECQ 4 cổng Kết nối cổng Sfp Ganged Truyền nhiệt bề mặt Windows

. SFP hình thức nhỏ có thể cắm được cộng với SFP được thiết kế cho các ứng dụng trong ngành công nghiệp mạng, viễn thông và trung tâm dữ liệu. Thế hệ tiếp theo của các thiết bị I / O tốc độ cao, hỗ trợ các yêu cầu tốc độ dữ liệu được tăng cường Ethernet 10 Gbit / s Ethernet. Các lồng hợp kim đồng Press Fit cung cấp các biến thể gioăng EMI hoặc gioăng EMI và hoàn toàn tương thích ngược với các mô-đun quang SFP + hiện có và các cụm cáp.

Thiết kế SFP nhỏ gọn hơn XFP, X2, EXNPAK, Chi phí cũng thấp hơn, nó ngày càng trở nên phổ biến hơn trong các lĩnh vực Mạng và Viễn thông, những người cần tốc độ truyền cao hơn và Khoảng cách truyền dài hơn;

có thể là Đối tác tốt nhất của bạn, Chúng tôi có các Sản phẩm đa dạng: Lồng SFP, Lồng QSFP, Lồng SFP cộng với Lồng, QSFP cộng với Lồng, Lồng SFP28, Lồng QSFP28, v.v.

Cấu trúc 1 xn hoặc 2 xn, Lỗ phát nhiệt khác nhau, Mã PIN gắn khác nhau, Độ dài mã PIN phù hợp khác nhau, có hoặc không có ống ánh sáng, có hoặc không có tản nhiệt, v.v.

1. Tính năng

• Có sẵn với lồng đơn hoặc đa cổng (bảng điều khiển)

• Bộ tiện lợi với đầu nối SFP và lồng

• Thiết kế chân 3D để cải thiện khả năng giữ phù hợp với báo chí và tiếp xúc với các lỗ trên bảng máy chủ

• Xây dựng một mảnh, thép không gỉ

• Thiết kế phát xạ thấp thông qua các ngón tay lò xo gập - không có khe hở để bức xạ đi qua

• Lò xo khởi động tăng cường

• Cài đặt / gỡ bỏ đơn giản và nhanh chóng

• Lỗ bảng chủ không bị hư hại khi lồng được gỡ bỏ

• Những người bạn có bộ thu phát SFP, SFP +, XFP hoặc ZENPAK

• Kết nối và lồng có sẵn

• Đầu hàn vừa vặn hoặc xuyên qua lỗ trên lồng

• Có sẵn riêng lẻ hoặc dưới dạng một bộ (SFPK Series)

• Cửa sổ truyền nhiệt trên tất cả các bề mặt lồng SFP

• Hỗ trợ bố trí bảng máy chủ tuân thủ MSA và thiết kế thu phát

2. Cấu trúc lồng SFP (47016-01N011):

• 1 x 4 Lồng SFP Ganged, không có Đầu nối SFP tích hợp
• Chiều dài lồng SFP PLUS: 48,7 mm
• Chiều rộng lồng SFP PLUS: 57,45 mm
• Chiều cao lồng SFP PLUS: 9,75 mm
• SFP PLUS Bấm Fit PIN Chiều dài: 2.05 mm
• Lồng kim loại được tạo hình và tạo hình, có lỗ tản nhiệt;
• Không có ống ánh sáng, có thể được tùy chỉnh theo yêu cầu
• Không có tản nhiệt, có thể được tùy chỉnh theo yêu cầu
• Nhấn Fit Mount Type, Có thể được tùy chỉnh theo yêu cầu
• Chất liệu lồng: Hợp kim đồng
• CLIP: Stailness Steel
• Với EMI Tab Spring, cung cấp che chắn EMI tốt hơn cho khung viền

3. Lợi ích:

4. Các ứng dụng lồng SFP PLUS:

• Truyền thông dữ liệu
• Máy chủ cao cấp
• Mạng
• Kênh sợi quang và Gigabit Ethernet
• Thiết bị mạng
• Bộ định tuyến / chuyển đổi
• May chủ
• Lưu trữ
• Viễn thông
• Công tắc
• Phần cứng viễn thông

Đây không phải là một danh sách các ứng dụng cho sản phẩm này. Nó đại diện cho một số sử dụng phổ biến hơn.

5. Ưu điểm:

• Chúng tôi có khuôn phần cứng và khuôn nhựa riêng của chúng tôi
• Có 3 máy LS-WEDM
• Có 12 máy WEDM và 8 máy CNC
• Có 20 máy mài và 12 máy phóng điện
• Có 30 máy dập
• Có 55 máy ép nhựa
• Có hội thảo tự động
• Phản hồi nhanh, Kỹ sư R & D chuyên nghiệp, Nhóm dịch vụ tích cực, Đảm bảo mọi quy trình hiệu quả và được tổ chức tốt;
• 20 năm kinh nghiệm trong kết nối đa dạng
• 1500 nhân viên
• 58 Kỹ sư R & D.
• Nhà máy 22000 mét vuông
• 20kk cổng / tháng Công suất
• Chúng tôi hỗ trợ Dịch vụ Costom;
• Sản phẩm của chúng tôi tuân thủ chứng nhận RoHS, REACH và UL
• Tổng công ty dài hạn với HUAWEI, ZTE, FOXCONN, XIAOMI, TCL, v.v.
• Prots 20KK / tháng Công suất
• Chứng nhận hệ thống quản lý quốc tế ISO 9001, ISO14001, QC080000, OHSAS18001 và IECC

Là một tài tài, hay nói, qua, qua một khác, qua giữ, qua, qua một tài khác, qua giữ, qua, qua, qua một khác, qua, khác qua, khác khi khác mới, mới đăng, mới đăng, mới mới đăng, mới đăng đăng, mới đăng, mới đăng cam cam

6. Dịch vụ tùy biến

• Hỗ trợ để kết nối SFP tích hợp với lồng EMI, đầu nối SFP bị cô lập hoặc lồng SFP bị cô lập
• Lồng SFP có thể có Cấu trúc Ganged 1 xn hoặc Cấu trúc xếp chồng 2 xn
• SFP Lồng có thể với lỗ tản nhiệt khác nhau
• Lồng SFP có thể có ống Ánh sáng hoặc không, Được xây dựng trên hoặc trên đỉnh Lồng hoặc mông
• SFP Lồng có thể có Heat Heat hoặc không, và Heat Heat với các Kiểu khác nhau
• SFP Lồng có thể bằng EMI Finger Spring hoặc elastomeric Gasket
• Mount Mount khác nhau, Nhấn Fit hoặc Solder Post và chiều dài Pin có thể được tùy chỉnh

7. Tại sao chọn Mỹ?

OUR đang cung cấp lồng của nó cho các máy thu phát có thể cắm yếu tố nhỏ (SFP) với thiết kế cơ khí cứng nhắc nhất hiện có trên thị trường. Lồng được thiết kế cho các ứng dụng phù hợp với báo chí để giảm nỗ lực sản xuất khối lượng lớn. Lò xo tiếp xúc viền cong bên ngoài và cấu trúc một mảnh nâng cao hiệu suất EMI.

• Giá thấp
• Mẫu nhỏ gọn, nhỏ hơn XFP, X2, EXNPAK;
• Các sản phẩm đa dạng, lồng SFP, lồng QSFP, lồng SFP cộng với lồng, QSFP cộng với lồng, lồng SFP28, lồng QSFP28, v.v.
• hỗ trợ tùy chỉnh: Tản nhiệt, Ống ánh sáng, chiều dài mã PIN, Loại gắn kết, 1 xn hoặc 2 xn, có hoặc không có Đầu nối tích hợp;

Giải pháp tùy chỉnh

Tản nhiệt

Các giải pháp tăng cường nhiệt của chúng tôi cung cấp luồng không khí phía trước và phía sau tốt hơn thông qua các lồng, cung cấp tản nhiệt tốt hơn cho hiệu suất nhiệt hàng đầu trong ngành.

Chất lượng tín hiệu

Để tăng cường chất lượng tín hiệu, danh mục SFP tập trung vào khu vực chốt để giảm EMI và tránh suy giảm hiệu suất mạch và đảm bảo tuân thủ các tiêu chuẩn. Sản phẩm được cung cấp trong cả hai phiên bản đệm lò xo EMI và đệm EMI để đáp ứng yêu cầu hệ thống của khách hàng.

Các tính năng và lợi ích chính, hiệu suất và tính linh hoạt

1. Cung cấp các lồng trong các cấu hình cổng đơn, gang (1xN) và xếp chồng (2xN); lồng gắn bụng
2. Tính năng các miếng đệm đàn hồi hoặc lò xo để ngăn chặn EMI
3. Cung cấp tùy chọn tản nhiệt và ống ánh sáng
4. Lồng xếp chồng lên nhau bao gồm một đầu nối tốc độ cao tích hợp
5. Bổ sung cho danh mục SFP của các cụm cáp đồng gắn trực tiếp và các đầu nối quang LC và các cụm cáp
6. Lồng có sẵn cho các ứng dụng thẻ PCI (góc gắn một độ)

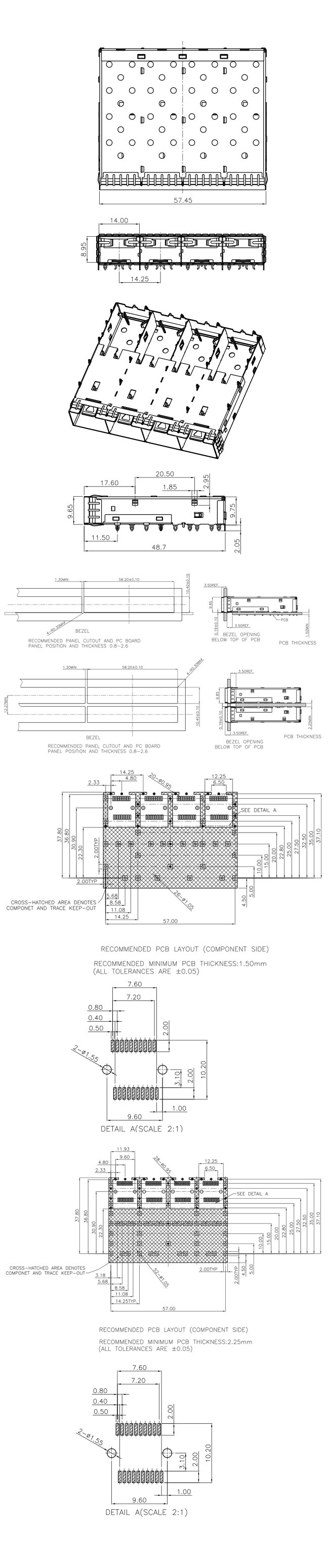

8. Vẽ kỹ thuật

Bạn có thể biết chi tiết về yêu cầu từ bản vẽ sau
