Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS
Đặc trưng:

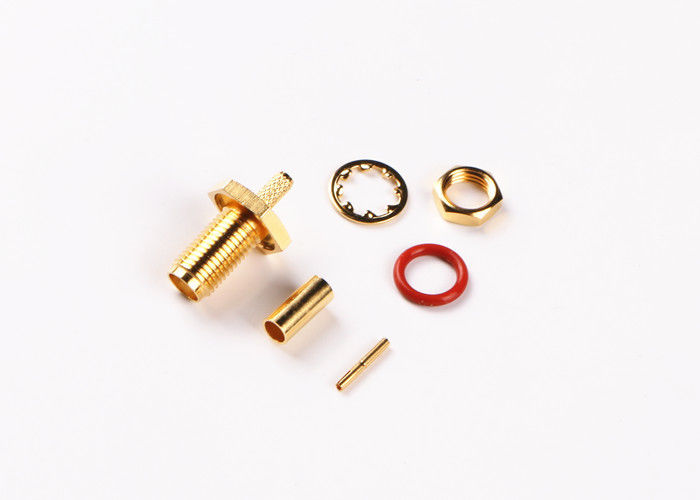

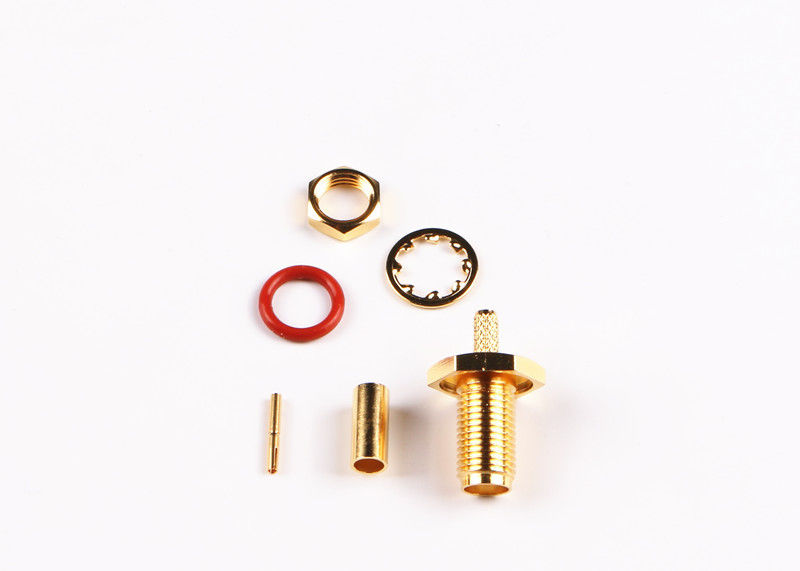

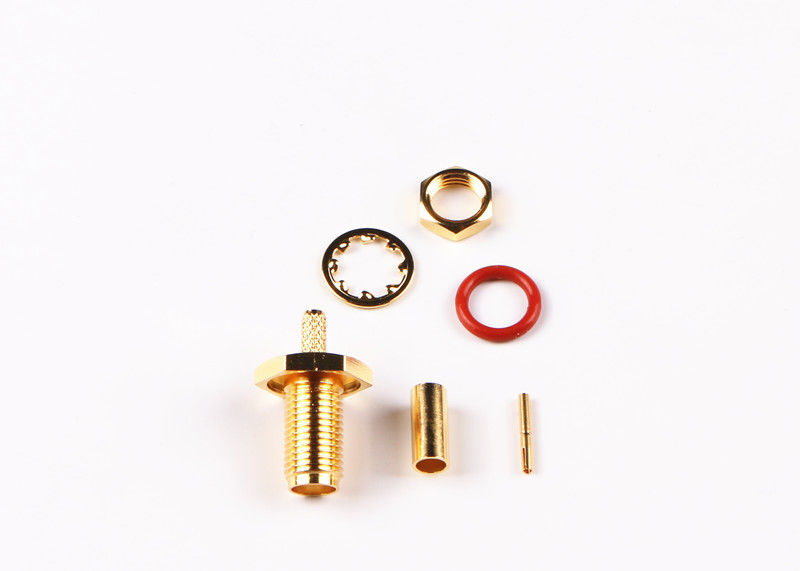

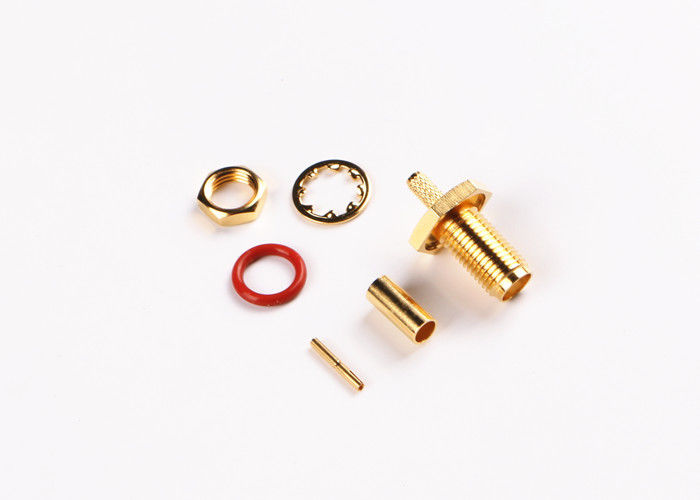

TYPE SMA là một loại đầu nối đồng trục RF được ứng dụng rộng rãi, với khớp nối ren có kích thước nhỏ. Trở kháng đặc trưng là 50ohm. Đặc điểm của đầu nối là trong dải tần số rộng, hiệu suất tuyệt vời, độ tin cậy cao. Chúng được sử dụng để kết nối với cáp RF hoặc đường microstrip trong mạch RF của hệ thống WLAN, chương trình được điều khiển, thiết bị vi sóng và hệ thống truyền thông kỹ thuật số. Tần số có thể lên tới 18GHz bằng cách sử dụng cáp bán cứng hoặc bán uốn.
Sự chỉ rõ:
| Đặc điểm điện từ | |||
| Trở kháng | 50Ω | ||
| Dải tần số | Kết nối với cáp solf DC ~ 12,4GHz | ||
| Kết nối với cáp bán cứng DC ~ 18GHz | |||
| Điện áp định mức | 335VRMS | ||
| Điện áp kháng điện trở | 1000VRMS | ||
| Vật liệu chống điện | 0005000MΩ | ||
| Trung tâm kháng chiến | Trung tâm chỉ huy | ≤3,3mΩ | |
| Dây dẫn bên ngoài | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Đặc tính vật liệu & cơ khí | |||
| Trung tâm chỉ huy | Nam giới | Đồng thau mạ vàng | |
| Giống cái | Sn-P mạ vàng | ||
| Liên hệ đàn hồi | Beryllium đồng mạ Niken | ||
| Vỏ và các bộ phận kim loại khác | Đồng thau mạ Niken | ||
| Đam mê không gỉ | |||
| Tay áo uốn | Đồng thau mạ Niken | ||
| Cách điện | PTFE | ||
| Vòng đệm | Cao su silicon | ||
| Độ bền | 500 chu kỳ | ||
| Thắt chặt mô-men xoắn của kết nối | 0,79－1,13N .m | ||
Ứng dụng:
* Hàng không vũ trụ
* Băng thông rộng
* Thiết bị đo đạc
* Anten mảng pha
* Viễn thông
* Kết nối giữa các hội đồng
Thêm chi tiết:
Danh mục sản phẩm:
| Bộ chuyển đổi RF |
| Đầu nối RF SMA / SSMA |
| Đầu nối RF SMP / SSMP |
| Đầu nối TNC RF |
| Đầu nối RF loại N |
| Đầu nối RF MCX / MMCX |
| Đầu nối sóng BNC RF Đầu nối sóng (2.4mm, 2.92mm) |
| Lắp ráp cáp RF |
| Bộ chuyển đổi sóng sang đồng trục |
| Con dấu Hermetic từ thủy tinh đến kim loại |
| Đầu nối sê-ri J30J |
| Lò vi sóng quay |
GHI CHÚ:
Chúng tôi có hơn 10.000 loại Đầu nối SMA , nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin của bạn.
