Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS

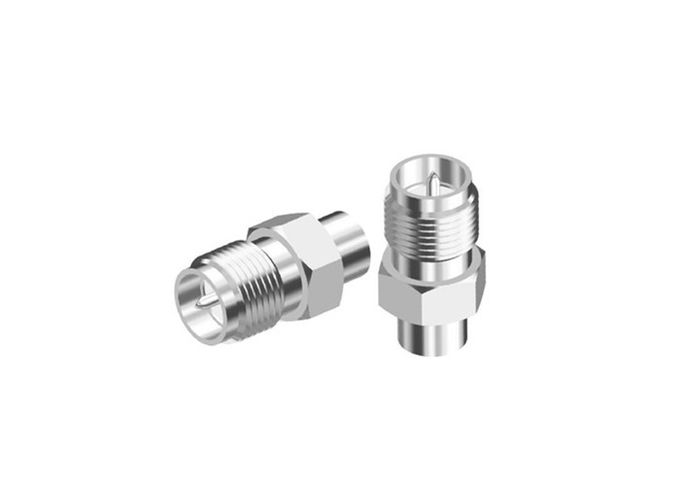

SMA series là một loại đầu nối đồng trục RF tần số cao, nhỏ, được phát triển và sản xuất theo MIL-C-39012. Với đặc điểm khối lượng nhỏ, băng thông tốt, đặc tính điện vượt trội. Đây là đầu nối đồng trục rf được sử dụng rộng rãi nhất trong các lĩnh vực khác nhau của truyền thông vi sóng và thiết bị đo vi sóng. Đầu nối hiệu suất cao do công ty chúng tôi phát triển có thể đạt tới 20GHz.
Sự chỉ rõ:
| Đặc điểm điện từ | |||
| Trở kháng | 50Ω | ||
| Dải tần số | Kết nối với cáp solf DC ~ 12,4GHz | ||
| Kết nối với cáp bán cứng DC ~ 18GHz | |||
| Điện áp định mức | 335VRMS * | ||
| Điện áp kháng điện trở | 1000VRMS * | ||
| Vật liệu chống điện | 0005000MΩ | ||
| Trung tâm kháng chiến | Trung tâm chỉ huy | ≤3,3mΩ | |
| Dây dẫn bên ngoài | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Đặc tính vật liệu & cơ khí | |||
| Trung tâm chỉ huy | Nam giới | Đồng thau mạ vàng | |
| Giống cái | Sn-P mạ vàng | ||
| Liên hệ đàn hồi | Beryllium đồng mạ Niken | ||
| Vỏ và các bộ phận kim loại khác | Đồng thau mạ Niken | ||
| Đam mê không gỉ | |||
| Tay áo uốn | Đồng thau mạ Niken | ||
| Cách điện | PTFE | ||
| Vòng đệm | Cao su silicon | ||
| Độ bền | 500 chu kỳ | ||
| Thắt chặt mô-men xoắn của kết nối | 0,79－1,13N .m | ||
Ưu điểm:
1. Đầu nối SMA RF có sẵn trong kết nối nhanh, giao diện đẩy hoặc tiêu chuẩn, phiên bản thẳng, 90 độ, cũng như vách ngăn hoặc cấu hình bảng 4 lỗ
2. Đầu nối SMA RF có chất lượng cao và kết hợp nhanh chóng bằng cách chỉ cần vặn hai đầu nối với nhau, không yêu cầu hàn hoặc uốn
3. Đầu nối điện SMA được sử dụng rộng rãi cho lò vi sóng, ăng ten và thiết bị thử nghiệm, v.v.
4. Đầu nối SMA RF là đầu nối đồng trục RF có ren nối với kích thước thu nhỏ, chống rung và dải tần rộng đến 18 GHz
Ứng dụng:
*Quân đội
* Kết nối giữa các hội đồng
*Băng thông rộng
*Thiết bị đo đạc
* Anten mảng pha
* Viễn thông

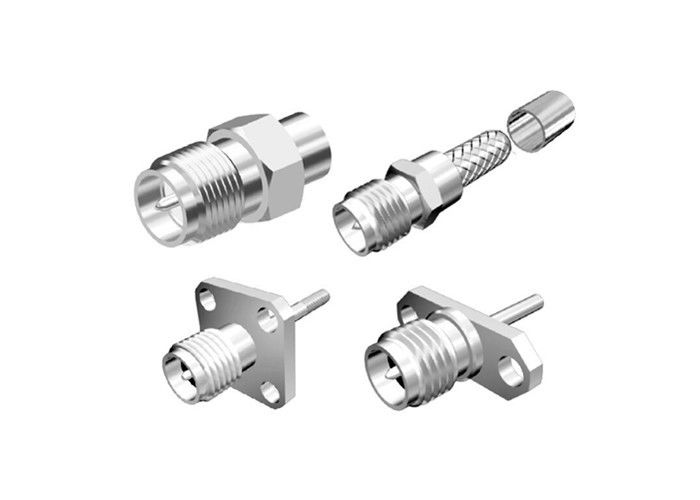

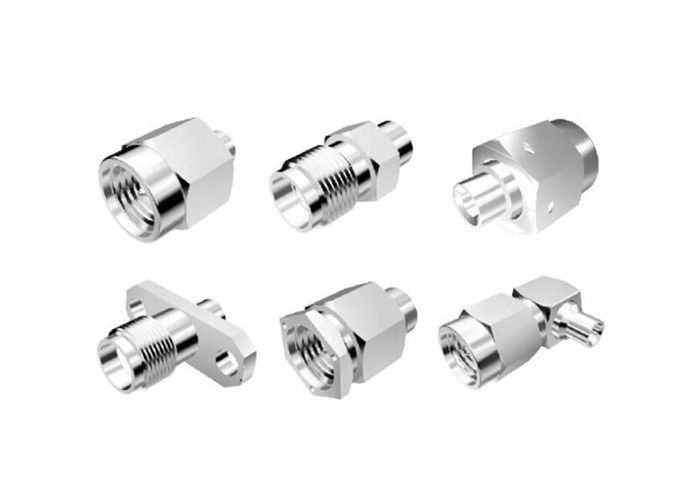

Nhiều hình hơn:
GHI CHÚ:
Chúng tôi có hơn 10.000 loại Trình kết nối , nếu không tìm thấy trình kết nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin của bạn.
