Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS
Sê-ri SMA là một loại đầu nối đồng trục RF tần số cao, mini, được phát triển và sản xuất theo MIL-C-39012 của Công ty TNHH Công nghiệp Điện tử Tây An với đặc tính khối lượng nhỏ, băng thông tốt, đặc tính điện vượt trội . Đây là đầu nối đồng trục rf được sử dụng rộng rãi nhất trong các lĩnh vực khác nhau của truyền thông vi sóng và thiết bị đo vi sóng. Đầu nối hiệu suất cao do công ty chúng tôi phát triển có thể đạt tới 20GHz.
Sự chỉ rõ:
| Đặc điểm điện từ | |||
| Trở kháng | 50Ω | ||
| Dải tần số | Kết nối với cáp solf DC ~ 12,4GHz | ||
| Kết nối với cáp bán cứng DC ~ 18GHz | |||
| Điện áp định mức | 335VRMS * | ||
| Điện áp kháng điện trở | 1000VRMS * | ||
| Vật liệu chống điện | 0005000MΩ | ||
| Trung tâm kháng chiến | Trung tâm chỉ huy | ≤3,3mΩ | |
| Dây dẫn bên ngoài | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Đặc tính vật liệu & cơ khí | |||
| Trung tâm chỉ huy | Nam giới | Đồng thau mạ vàng | |
| Giống cái | Sn-P mạ vàng | ||
| Liên hệ đàn hồi | Beryllium đồng mạ Niken | ||
| Vỏ và các bộ phận kim loại khác | Đồng thau mạ Niken | ||
| Đam mê không gỉ | |||
| Tay áo uốn | Đồng thau mạ Niken | ||
| Thắt chặt mô-men xoắn của kết nối | 0,79－1,13N .m | ||
| Độ bền | 500 chu kỳ | ||
| Vòng đệm | Cao su silicon | ||
| Cách điện | PTFE | ||
Ưu điểm:
1. Đầu nối SMA RF có chất lượng cao và kết hợp nhanh chóng bằng cách chỉ cần vặn hai đầu nối với nhau, không yêu cầu hàn hoặc uốn
2. Đầu nối điện SMA được sử dụng rộng rãi cho lò vi sóng, ăng ten và thiết bị thử nghiệm, v.v.
3. Đầu nối SMA RF là đầu nối đồng trục RF có ren nối với kích thước thu nhỏ, chống rung và dải tần rộng đến 18 GHz
4. Đầu nối SMA RF có sẵn trong kết nối nhanh, giao diện đẩy hoặc tiêu chuẩn, phiên bản thẳng, 90 độ, cũng như vách ngăn hoặc cấu hình bảng 4 lỗ
Ứng dụng:
* Mạng
* Radar
* Ô tô
* Satcom
* Máy tính / LAN
*Băng thông rộng
*Thiết bị đo đạc
* Anten mảng pha
* Viễn thông
* Hàng không vũ trụ
* Kết nối giữa các hội đồng

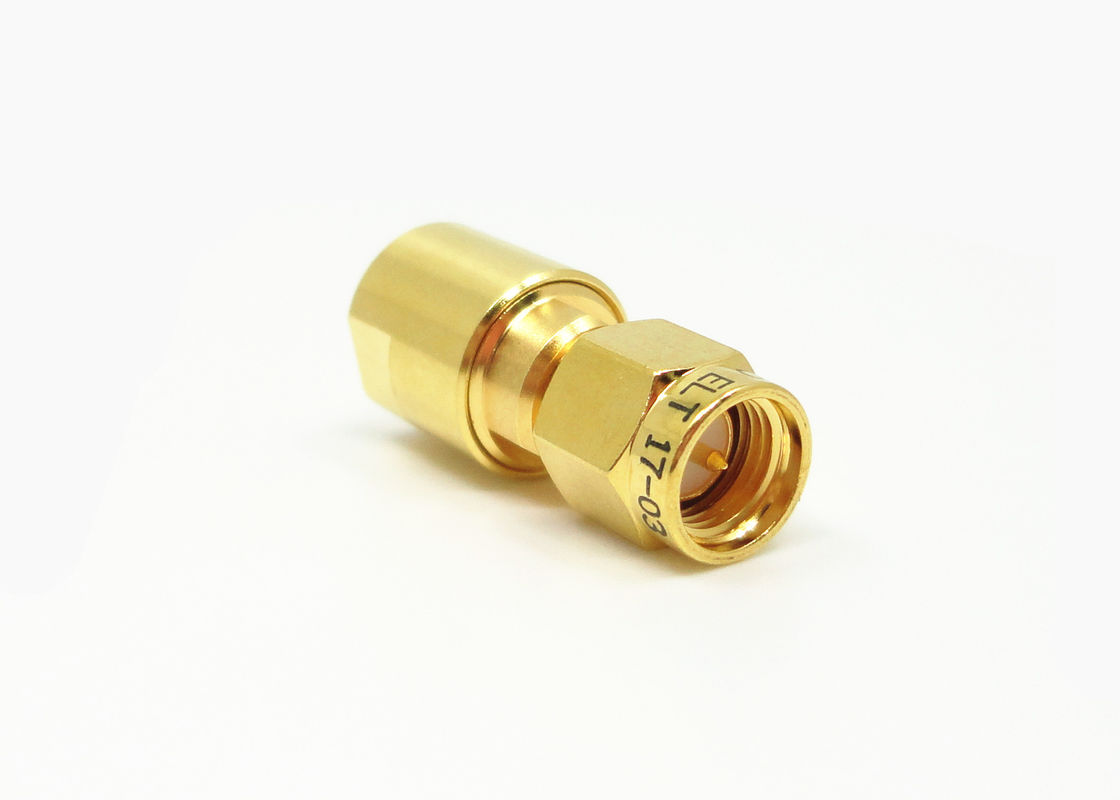

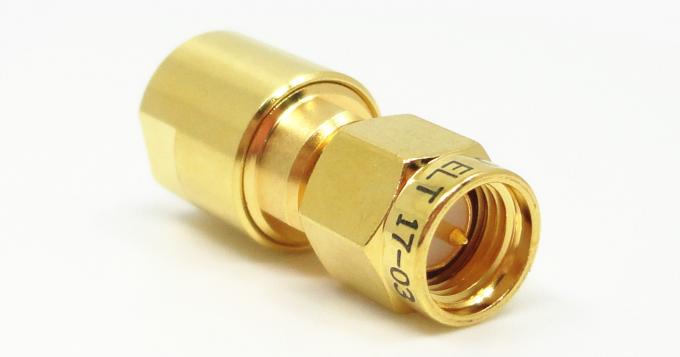

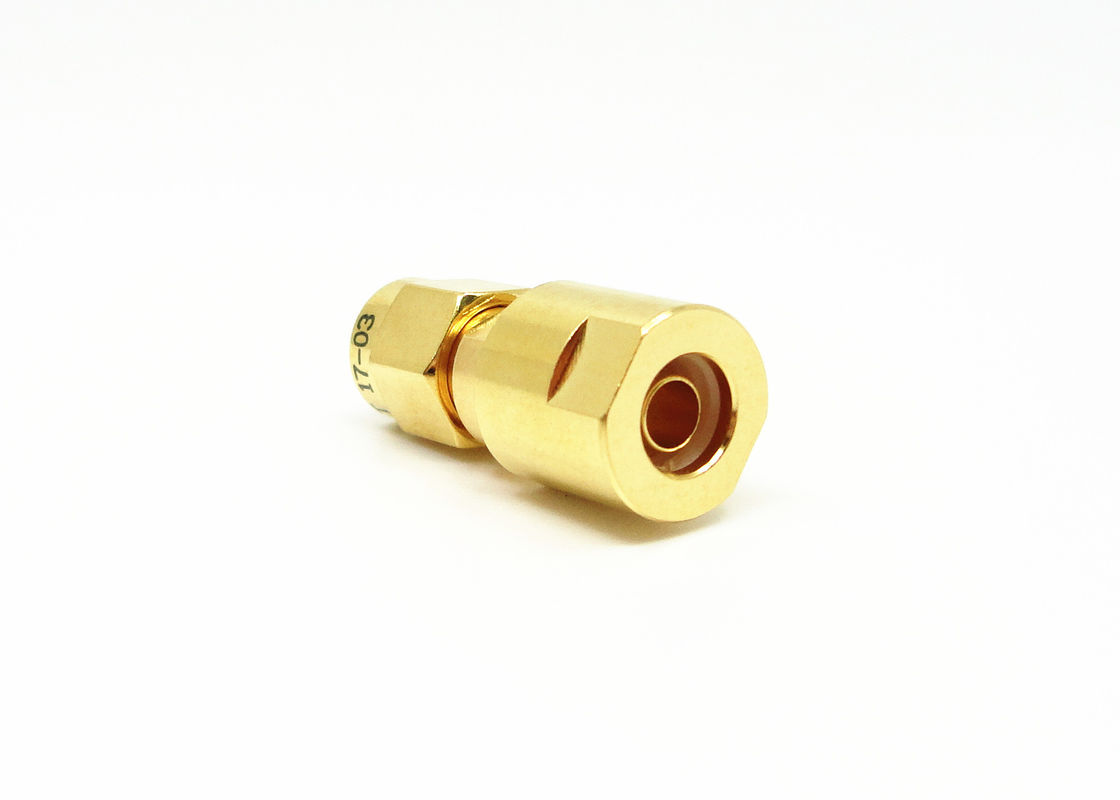

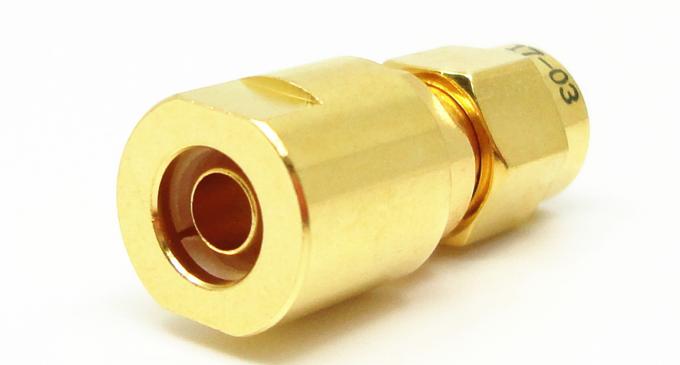

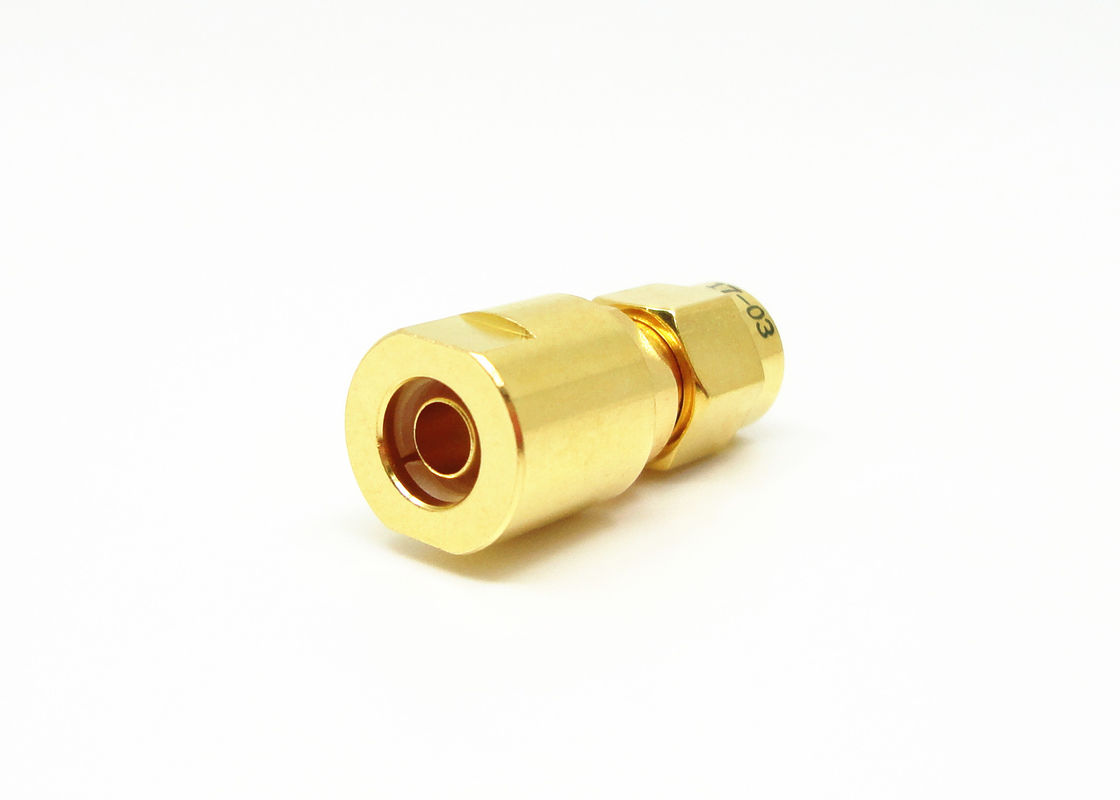

Hình ảnh chi tiết:

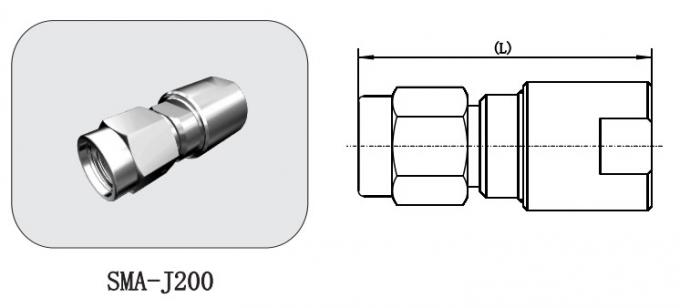

| Số mẫu | Sự miêu tả | Chiều dài (mm) | Loại cáp |

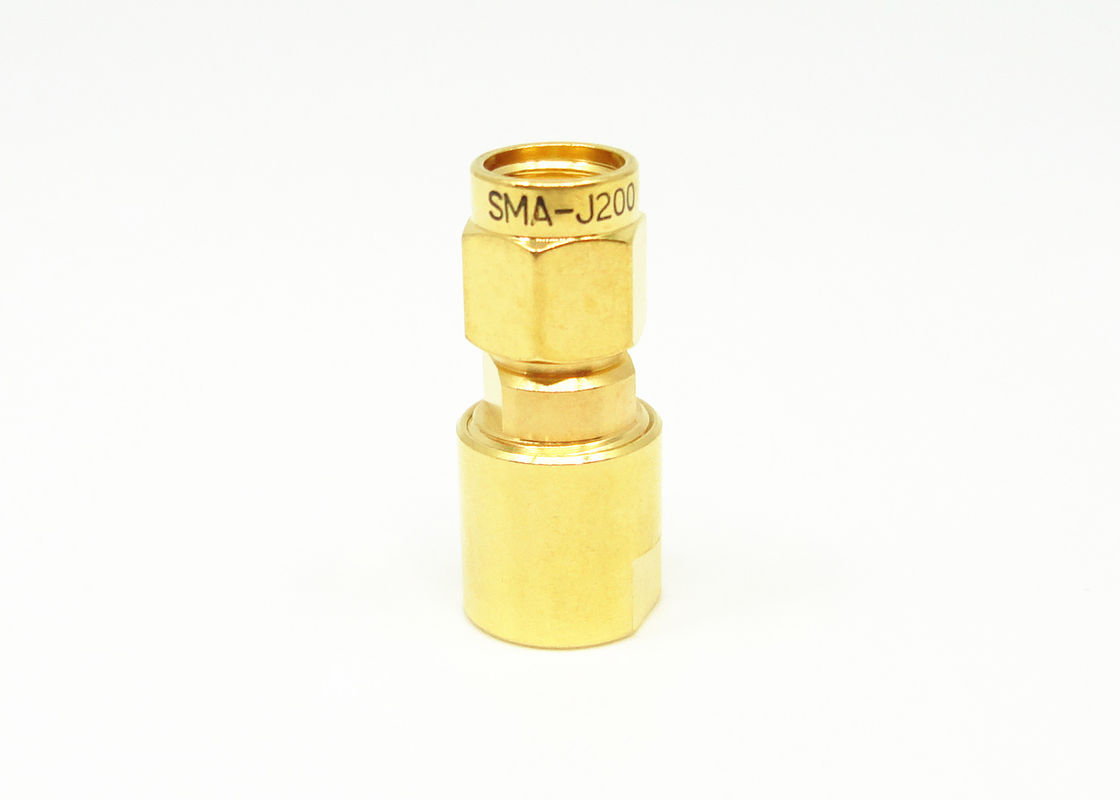

| SMA-J200 | Đầu nối SMAmale cho cáp LMR200 | 23 | LMR200 |
| SMA-J416G | Đầu nối SMA bằng thép không gỉ cho cáp MF147 | 22.2 | MF147B |
| SMA-417G | Đầu nối SMA bằng thép không gỉ cho cáp CXN3499 | 24.2 | CXN3499 |
Chi tiết đóng gói:
* Thùng xuất khẩu tiêu chuẩn
* Theo yêu cầu của khách hàng
GHI CHÚ:
Chúng tôi có hơn 10.000 loại Trình kết nối , nếu không tìm thấy trình kết nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin của bạn.
