Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS

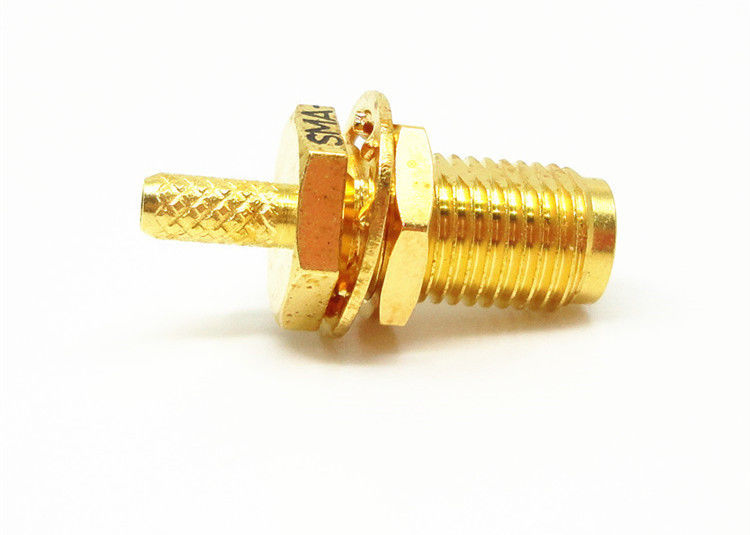

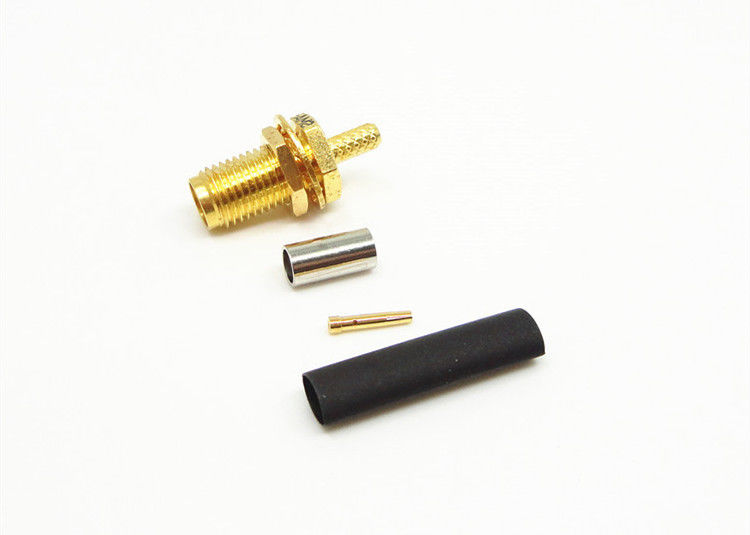

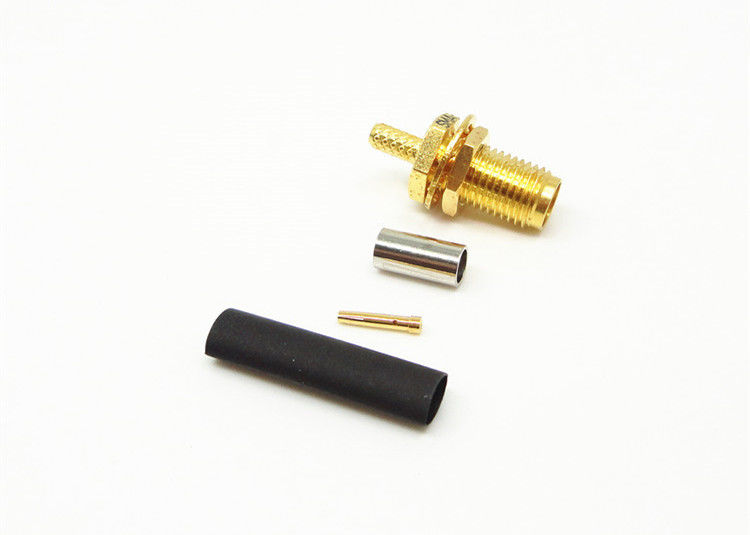

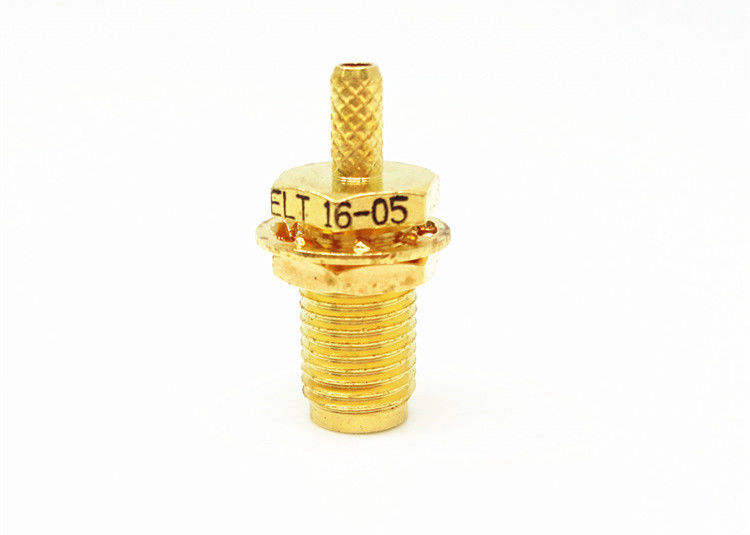

Jack cái chất lượng cao Ổ cắm thẳng SMA Hàn Đầu nối đồng trục RF
Dòng SMA là một loại đầu nối đồng trục RF tần số cao, mini, được phát triển và sản xuất theo tiêu chuẩn MIL-C-39012.Với đặc điểm khối lượng nhỏ, băng thông tốt, đặc tính điện vượt trội.SMA là đầu nối đồng trục rf được sử dụng rộng rãi nhất trong các lĩnh vực truyền thông vi sóng và thiết bị đo vi sóng khác nhau. Đầu nối hiệu suất cao do công ty chúng tôi phát triển có thể đạt tới 20GHz.
Sự chỉ rõ:
| Đặc điểm điện từ | |||
| trở kháng | 50Ω | ||
| Dải tần số | Kết nối với cáp solf DC~12.4GHz | ||
| Kết nối với cáp bán cứng DC~18GHz | |||
| Điện áp định mức | 335VRMS | ||
| Điện môi Điện trở | 1000VRMS | ||
| Vật liệu chống điện | ≥5000MΩ | ||
| kháng trung tâm | dây dẫn trung tâm | ≤3,0mΩ | |
| dây dẫn bên ngoài | ≤2,0mΩ | ||
| VSWR | ≤1,3 | ||
| Đặc tính vật liệu & cơ học | |||
| dây dẫn trung tâm | Nam giới | đồng thau mạ vàng | |
| Nữ giới | Sn-P Đồng mạ vàng | ||
| Liên hệ đàn hồi | Beryllium đồng mạ niken | ||
| Vỏ và các bộ phận kim loại khác | đồng thau mạ niken | ||
| thụ động không gỉ | |||
| tay áo uốn | đồng thau mạ niken | ||
| chất cách điện | PTFE | ||
| Vòng đệm | cao su silicon | ||
| Độ bền | 500 chu kỳ | ||
| Siết chặt mô-men xoắn của kết nối | 0,79－1,13N .m | ||
Đặc điểm kỹ thuật môi trường:
| Nhiệt độ hoạt động | -40 đến +85Deg C |
Chi tiết sản phẩm:
Đặc trưng:
1, Đầu nối SMA RF có sẵn trong kết nối nhanh, đẩy hoặc giao diện tiêu chuẩn, phiên bản thẳng, 90 độ, cũng như vách ngăn, hoặc cấu hình bảng điều khiển 4 lỗ
2, Đầu nối SMA RF có chất lượng cao và kết hợp nhanh chóng chỉ bằng cách vặn hai đầu nối lại với nhau, không cần hàn hoặc uốn
3, Đầu nối điện SMA được sử dụng rộng rãi cho lò vi sóng, ăng ten và thiết bị kiểm tra, v.v.
4, Đầu nối SMA RF là đầu nối đồng trục RF khớp nối ren với kích thước thu nhỏ, chống rung và dải tần rộng lên đến 18 GHz (Đầu nối SMA RF của chúng tôi có thể là 20 GHz)
Ứng dụng:
* Băng thông rộng
* Thiết bị đo đạc
* Ăng ten
* Viễn thông
* Hàng không vũ trụ
* Băng thông rộng
* Thiết bị đo đạc
* Anten mảng theo pha
* Viễn thông
* Kết nối bo mạch
Danh mục sản phẩm:
| Bộ chuyển đổi RF |
| Đầu nối RF SMA/SSMA |
| Đầu nối RF SMP/SSMP |
| Đầu nối TNC RF |
| Đầu nối RF loại N |
| Đầu nối RF MCX/MMCX |
| Đầu nối BNC RF Đầu nối sóng milimet(2.4mm, 2.92mm) |
| Cụm cáp RF |
| Bộ chuyển đổi ống dẫn sóng sang đồng trục |
| Phớt kín từ thủy tinh đến kim loại |
| Đầu nối sê-ri J30J |
| Khớp quay lò vi sóng |
GHI CHÚ:Chúng tôi có hơn 4000 loại sản phẩm kết nối, nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi kèm theo thông tin chi tiết của bạn.
