Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS

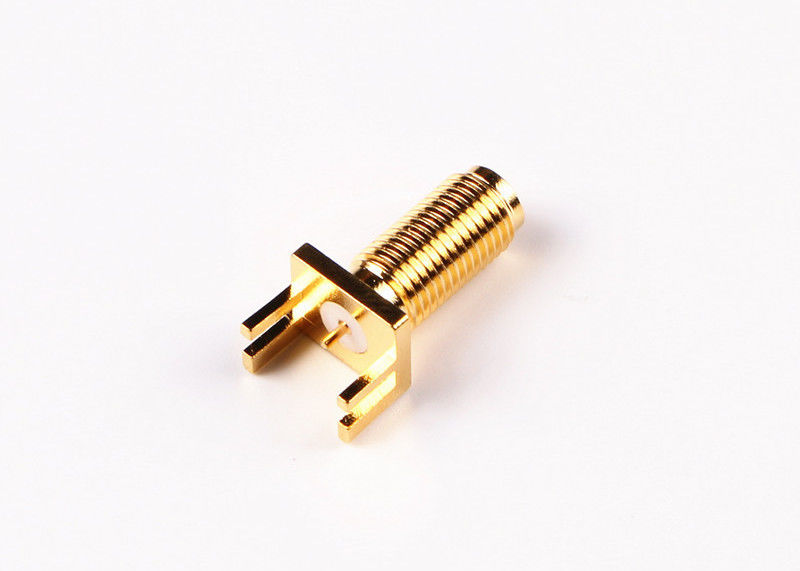

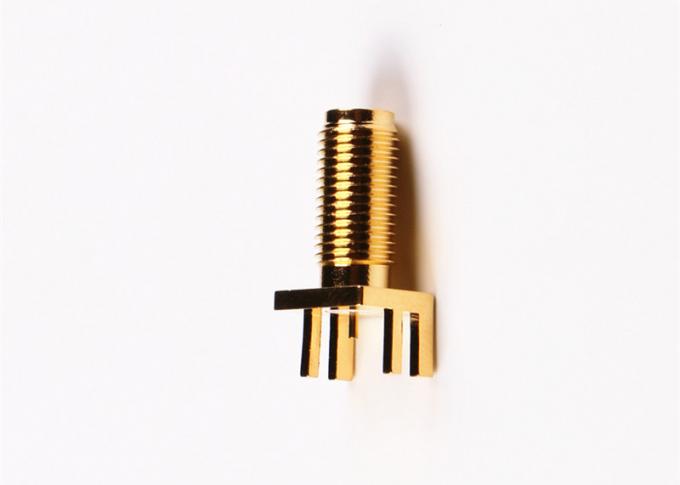

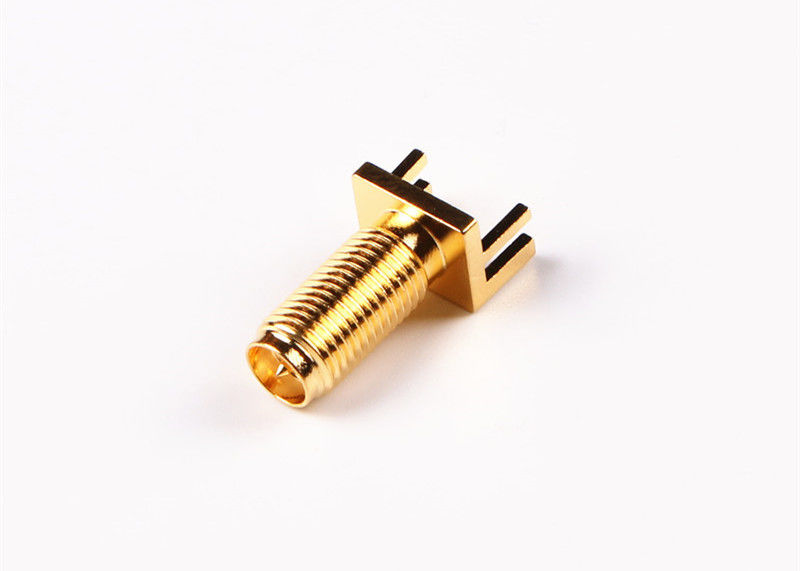

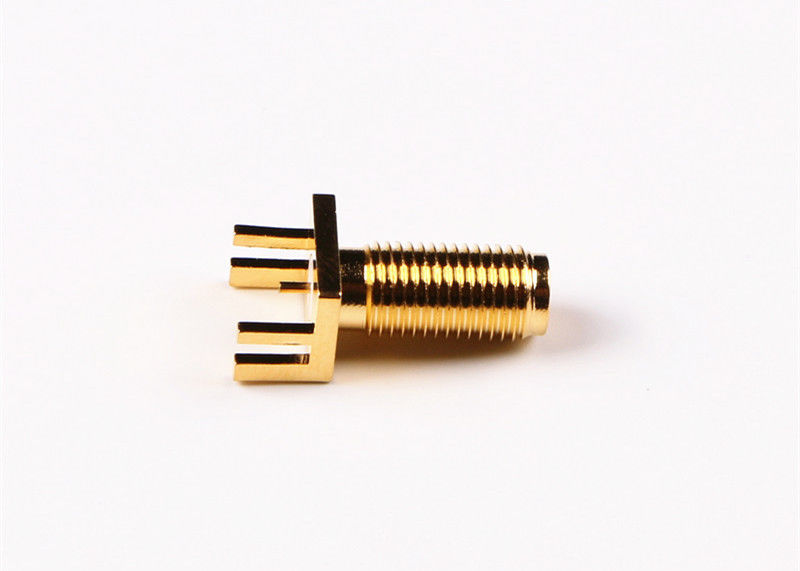

Mạ vàng SMA Nam Plug PCB Mount Kết nối đồng trục RF uốn thẳng
SMA series là một loại đầu nối đồng trục RF tần số cao, mini, được phát triển và sản xuất theo MIL-C-39012. Với đặc điểm khối lượng nhỏ, băng thông tốt, đặc tính điện vượt trội. SMA là đầu nối đồng trục rf được sử dụng rộng rãi nhất trong các lĩnh vực khác nhau của truyền thông vi sóng và thiết bị đo vi sóng. Đầu nối hiệu suất cao được phát triển bởi công ty chúng tôi có thể đạt tới 20GHz.
Sự chỉ rõ:
| Đặc điểm điện từ | |||
| Trở kháng | 50Ω | ||
| Dải tần số | Kết nối với cáp solf DC ~ 12,4GHz | ||
| Kết nối với cáp bán cứng DC ~ 18GHz | |||
| Điện áp định mức | 335VRMS | ||
| Điện áp kháng điện trở | 1000VRMS | ||
| Vật liệu chống điện | 0005000MΩ | ||
| Trung tâm kháng chiến | Trung tâm chỉ huy | ≤3,3mΩ | |
| Dây dẫn bên ngoài | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Đặc tính vật liệu & cơ khí | |||
| Trung tâm chỉ huy | Nam giới | Đồng thau mạ vàng | |
| Giống cái | Sn-P mạ vàng | ||
| Liên hệ đàn hồi | Beryllium đồng mạ Niken | ||
| Vỏ và các bộ phận kim loại khác | Đồng thau mạ Niken | ||
| Đam mê không gỉ | |||
| Tay áo uốn | Đồng thau mạ Niken | ||
| Cách điện | PTFE | ||
| Vòng đệm | Cao su silicon | ||
| Độ bền | 500 chu kỳ | ||
| Thắt chặt mô-men xoắn của kết nối | 0,79－1,13N .m | ||
| Nhiệt độ hoạt động | -45 đến + 125Deg C | ||
Chi tiết tiến trình:
Đặc trưng:
Đầu nối 1, SMA RF có sẵn trong kết nối nhanh, giao diện đẩy hoặc tiêu chuẩn, phiên bản thẳng, 90 độ, cũng như vách ngăn hoặc cấu hình bảng 4 lỗ.
2, Đầu nối SMA RF có chất lượng cao và kết hợp nhanh chóng bằng cách chỉ cần vặn hai đầu nối với nhau, không cần hàn hoặc uốn.
3, Đầu nối điện SMA được sử dụng rộng rãi cho lò vi sóng, ăng ten và thiết bị thử nghiệm, v.v.
Đầu nối SMA RF 4 là đầu nối đồng trục RF có ren với kích thước thu nhỏ, chống rung và dải tần rộng đến 18 GHz (Đầu nối SMA RF của chúng tôi có thể là 20 GHz).
Ứng dụng:
* Băng thông rộng
* Thiết bị đo đạc
* Ăng ten
* Viễn thông
* Hàng không vũ trụ
* Băng thông rộng
* Thiết bị đo đạc
* Anten mảng pha
* Viễn thông
* Kết nối giữa các hội đồng
Danh mục sản phẩm:
| Bộ chuyển đổi RF |
| Đầu nối RF SMA / SSMA |
| Đầu nối RF SMP / SSMP |
| Đầu nối TNC RF |
| Đầu nối RF loại N |
| Đầu nối RF MCX / MMCX |
| Đầu nối sóng BNC RF Đầu nối sóng (2.4mm, 2.92mm) |
| Lắp ráp cáp RF |
| Bộ chuyển đổi sóng sang đồng trục |
| Con dấu Hermetic từ thủy tinh đến kim loại |
| Đầu nối sê-ri J30J |
| Lò vi sóng quay |
GHI CHÚ:
Chúng tôi có hơn 4000 loại sản phẩm kết nối, nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin của bạn.
