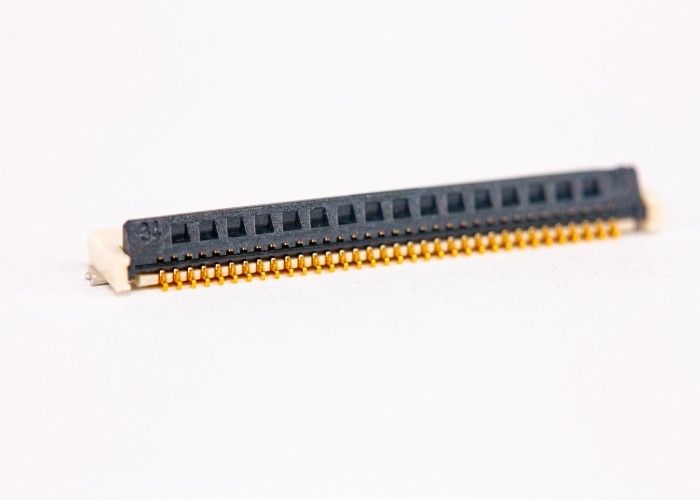

LCP Màu tự nhiên Fpc Zif Connector Đen Khóa nắp Liên hệ hai mặt

Chiều cao nhựa 0,5MM chiều cao 1,8MM 6-70PIN loại khóa mở phía trước tiếp xúc hai mặt FPC / FFC kết nối r

Cáp phẳng linh hoạt , hay FFC , đề cập đến bất kỳ loại cáp điện nào vừa phẳng vừa linh hoạt, với dây dẫn rắn phẳng. Cáp phẳng linh hoạt là một loại thiết bị điện tử linh hoạt. Tuy nhiên, thuật ngữ FFC thường dùng để chỉ cáp phẳng cực mỏng thường thấy trong các ứng dụng điện tử mật độ cao như máy tính xách tay và điện thoại di động. Đôi khi thuật ngữ FPC (mạch in linh hoạt) thậm chí còn có phần không chính xác được sử dụng cho bất kỳ loại FFC nào, tuy nhiên, điều này được sử dụng chính xác hơn để mô tả các mạch được khắc hoặc in có kết hợp các thành phần và được xây dựng trên một vật liệu linh hoạt. FFC thường là các kết nối thẳng mà không có bất kỳ thành phần nào.

Mô tả Sản phẩm

Thành phần vật liệu:

• Thân máy chính: LCP Màu tự nhiên LCP Màu tự nhiên (UL 94V-0)
• Nắp khóa: LCP Đen LCP Đen (UL 94V-0)
• Terminal Terminal: Phosphor Bronze
• Tấm định vị Stator: Brass Brass

Cơ chế thiết kế kết cấu:

1) Sê-ri Tên sê-ri: Đầu nối khóa xoay phía sau PITCH 0,3mm FFC / FPC LIÊN HỆ (H = 0,9mm)
2) Vị trí mã PIN Vị trí mã PIN: Xem bản vẽ sản phẩm Xem bản vẽ
3) Loại liên hệ Liên hệ: Liên hệ hai mặt Liên hệ hai bên
4) Hình dạng đầu cuối Kiểu hàn TML: Kiểu SMT
5) Thích hợp cho độ dày PCB dày FPC: T = 0,2 ± 0,02mm
6) Mạ Spec.: Xem bản vẽ sản phẩm Xem bản vẽ
7) Đồng phẳng hàn Đồng phẳng: 0,10mm MAX

Thông số hiệu suất:

1) Trạng thái tiêu chuẩn Điều kiện tiêu chuẩn:
A Nhiệt độ hoạt động: -40 ~ + 85 ° C Không có mối nối ngưng tụ. Trong điều kiện băng Không có băng hoặc sương
B Sử dụng độ ẩm Hoạt động Độ ẩm: 20-85% rh
Nhiệt độ lưu trữ C Nhiệt độ lưu trữ: -10 ~ +50 ° C không có mối nối ngưng tụ. Trong điều kiện băng Không có băng hoặc sương
D Tiết kiệm độ ẩm Lưu trữ Độ ẩm: 20 ～ 85% rh
2) Điện áp định mức Xếp hạng Điện áp: nhiệt độ môi trường xung quanh 20 ° C 50V (AC / DC) Nhiệt độ xung quanh 20 ° C 50V (AC / DC)
3) Xếp hạng hiện tại Xếp hạng Hiện tại: Nhiệt độ xung quanh 20 ° C 0,5A / PIN Nhiệt độ xung quanh 20 ° C 0,5A / PIN
