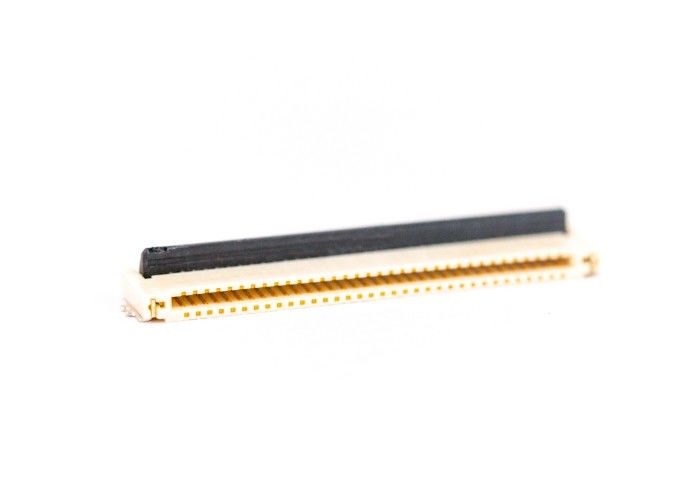

Bảng đột phá Ffc, Đầu nối Fpc 24 Pin 0.10mmSolder Coplanarity Coplanarity

Chiều cao nhựa 0,5MM chiều cao 1,8MM 6-70PIN loại khóa mở phía trước tiếp xúc hai mặt FPC / FFC kết nối r

Khoảng cách của các dây dẫn. Cao độ thường đề cập đến khoảng cách từ trung tâm của một dây dẫn đến trung tâm của dây dẫn lân cận. Một FFC có thể có các cao độ khác nhau giữa các dây dẫn khác nhau trên cùng một cáp, tuy nhiên điều này không phổ biến. Cáp FFC có sẵn trong nhiều bước, chẳng hạn như 0,500 mm, 0,625 mm, 0,635 mm, 0,800 mm, 1,00 mm, 1,25 mm, 1,27 mm, 2,00 mm, 2,54 mm, nhưng các khoảng phổ biến nhất là 0,500 mm và 1,00 mm. Tùy chỉnh sân và nhiều sân FFC có sẵn theo yêu cầu đặc biệt.

Mô tả Sản phẩm

Thành phần vật liệu:

• Thân máy chính: LCP Màu tự nhiên LCP Màu tự nhiên (UL 94V-0)
• Nắp khóa: LCP Đen LCP Đen (UL 94V-0)
• Terminal Terminal: Phosphor Bronze
• Tấm định vị Stator: Brass Brass

Cơ chế thiết kế kết cấu:

1) Sê-ri Tên sê-ri: Đầu nối khóa xoay phía sau PITCH 0,3mm FFC / FPC LIÊN HỆ (H = 0,9mm)
2) Vị trí mã PIN Vị trí mã PIN: Xem bản vẽ sản phẩm Xem bản vẽ
3) Loại liên hệ Liên hệ: Liên hệ hai mặt Liên hệ hai bên
4) Hình dạng đầu cuối Kiểu hàn TML: Kiểu SMT
5) Thích hợp cho độ dày PCB dày FPC: T = 0,2 ± 0,02mm
6) Mạ Spec.: Xem bản vẽ sản phẩm Xem bản vẽ
7) Đồng phẳng hàn Đồng phẳng: 0,10mm MAX

Thông số hiệu suất:

1) Trạng thái tiêu chuẩn Điều kiện tiêu chuẩn:
A Nhiệt độ hoạt động: -40 ~ + 85 ° C Không có mối nối ngưng tụ. Trong điều kiện băng Không có băng hoặc sương
B Sử dụng độ ẩm Hoạt động Độ ẩm: 20-85% rh
Nhiệt độ lưu trữ C Nhiệt độ lưu trữ: -10 ~ +50 ° C không có mối nối ngưng tụ. Trong điều kiện băng Không có băng hoặc sương
D Tiết kiệm độ ẩm Lưu trữ Độ ẩm: 20 ～ 85% rh
2) Điện áp định mức Xếp hạng Điện áp: nhiệt độ môi trường xung quanh 20 ° C 50V (AC / DC) Nhiệt độ xung quanh 20 ° C 50V (AC / DC)
3) Xếp hạng hiện tại Xếp hạng Hiện tại: Nhiệt độ xung quanh 20 ° C 0,5A / PIN Nhiệt độ xung quanh 20 ° C 0,5A / PIN
