Nguồn gốc:
Trung Quốc
Chứng nhận:
ISO9001 SGS-ROHS2.0

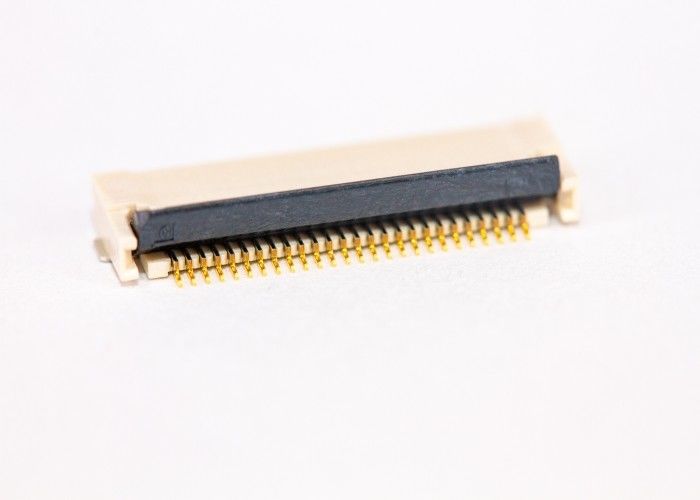

Chiều cao nhựa 0,5MM chiều cao 1,8MM 6-70PIN loại khóa mở phía trước tiếp xúc hai mặt FPC / FFC kết nối r
Thành phần vật liệu:
| Đo đạc | 0,50mm (.020 ") |
| Chu trình | 4 ~ 39 mạch |
| Đánh giá hiện tại | AC 0,5A |
| Đánh giá điện áp | AC 30V |
| Nhiệt độ đánh giá: | -25oC ~ + 85oC |
| Liên hệ kháng chiến | Tối đa 20mΩ |
| Vật liệu chống điện | 100 phút |
| Chịu được điện áp | 250V AC / phút. |
Mô tả Sản phẩm
| Điện áp định mức | 50V (AC / DC) |
| Đánh giá hiện tại | 0,5A / PIN |
| Giữ cáp | 0,3N / PIN |
| Trở kháng tiếp xúc | Tối đa 100mΩ |
| Vật liệu chống điện | 50 phút |
| độ dày cáp | 0,2mm +/- 0,02mm |
| Phương pháp hàn | Bản vá tự động SMT |
| Đóng gói | Thích hợp cho bao bì băng keo SMT |
| Số lượng đóng gói | 3000 CÁI / âm lượng |
Cơ chế thiết kế kết cấu:
1) Sê-ri Tên sê-ri: Đầu nối khóa xoay phía sau PITCH 0,3mm FFC / FPC LIÊN HỆ (H = 0,9mm)
2) Vị trí mã PIN Vị trí mã PIN: Xem bản vẽ sản phẩm Xem bản vẽ
3) Loại liên hệ Liên hệ: Liên hệ hai mặt Liên hệ hai bên
4) Hình dạng đầu cuối Kiểu hàn TML: Kiểu SMT
5) Thích hợp cho độ dày PCB dày FPC: T = 0,2 ± 0,02mm
6) Mạ Spec.: Xem bản vẽ sản phẩm Xem bản vẽ
7) Đồng phẳng hàn Đồng phẳng: 0,10mm MAX
Thông số hiệu suất:
1) Trạng thái tiêu chuẩn Điều kiện tiêu chuẩn:
A Nhiệt độ hoạt động: -40 ~ + 85 ° C Không có mối nối ngưng tụ. Trong điều kiện băng Không có băng hoặc sương
B Sử dụng độ ẩm Hoạt động Độ ẩm: 20-85% rh
Nhiệt độ lưu trữ C Nhiệt độ lưu trữ: -10 ~ +50 ° C không có mối nối ngưng tụ. Trong điều kiện băng Không có băng hoặc sương
D Tiết kiệm độ ẩm Lưu trữ Độ ẩm: 20 ～ 85% rh
2) Điện áp định mức Xếp hạng Điện áp: nhiệt độ môi trường xung quanh 20 ° C 50V (AC / DC) Nhiệt độ xung quanh 20 ° C 50V (AC / DC)
3) Xếp hạng hiện tại Xếp hạng Hiện tại: Nhiệt độ xung quanh 20 ° C 0,5A / PIN Nhiệt độ xung quanh 20 ° C 0,5A / PIN
