Nguồn gốc:
Trung Quốc
Chứng nhận:
ISO9001 SGS-ROHS2.0

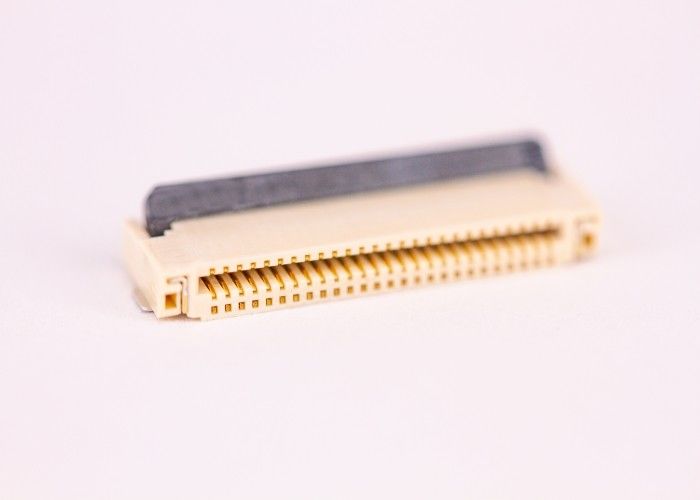

Chiều cao nhựa 0,5MM chiều cao 1,8MM 6-70PIN loại khóa mở phía trước tiếp xúc hai mặt FPC / FFC kết nối r
| Số liên lạc | 45 |
| Tài liệu liên hệ | Đồng phốt-pho |
| Sân cỏ | 0,5mm |
| Kiểu lắp | Bề mặt núi |
| Giới tính | Giống cái |
| Loại chấm dứt | Liên hệ hàng đầu của ZIF |
| Định hướng cơ thể | Góc phải |
| Đánh giá hiện tại | 500mA |
| Đánh giá điện áp | 50 V ac |
| Loạt | FH12 |
| Số hàng | 1 |
| Liên hệ mạ | Vàng |
| Vật liệu nhà ở | PPS · Polyamide |
| Nhiệt độ hoạt động tối đa | + 85 ° C |
| Phương pháp chấm dứt | Hàn |
| Nhiệt độ hoạt động tối thiểu | -40 ° C |
Mô tả Sản phẩm
| Điện áp định mức | 50V (AC / DC) |
| Đánh giá hiện tại | 0,5A / PIN |
| Giữ cáp | 0,3N / PIN |
| Trở kháng tiếp xúc | Tối đa 100mΩ |
| Vật liệu chống điện | 50 phút |
| độ dày cáp | 0,2mm +/- 0,02mm |
| Phương pháp hàn | Bản vá tự động SMT |
| Đóng gói | Thích hợp cho bao bì băng keo SMT |
| Số lượng đóng gói | 3000 CÁI / âm lượng |
Thành phần vật liệu:
Cơ chế thiết kế kết cấu:
1) Sê-ri Tên sê-ri: Đầu nối khóa xoay phía sau PITCH 0,3mm FFC / FPC LIÊN HỆ (H = 0,9mm)
2) Vị trí mã PIN Vị trí mã PIN: Xem bản vẽ sản phẩm Xem bản vẽ
3) Loại liên hệ Liên hệ: Liên hệ hai mặt Liên hệ hai bên
4) Hình dạng đầu cuối Kiểu hàn TML: Kiểu SMT
5) Thích hợp cho độ dày PCB dày FPC: T = 0,2 ± 0,02mm
6) Mạ Spec.: Xem bản vẽ sản phẩm Xem bản vẽ
7) Đồng phẳng hàn Đồng phẳng: 0,10mm MAX
Thông số hiệu suất:
1) Trạng thái tiêu chuẩn Điều kiện tiêu chuẩn:
A Nhiệt độ hoạt động: -40 ~ + 85 ° C Không có mối nối ngưng tụ. Trong điều kiện băng Không có băng hoặc sương
B Sử dụng độ ẩm Hoạt động Độ ẩm: 20-85% rh
Nhiệt độ lưu trữ C Nhiệt độ lưu trữ: -10 ~ +50 ° C không có mối nối ngưng tụ. Trong điều kiện băng Không có băng hoặc sương
D Tiết kiệm độ ẩm Lưu trữ Độ ẩm: 20 ～ 85% rh
2) Điện áp định mức Xếp hạng Điện áp: nhiệt độ môi trường xung quanh 20 ° C 50V (AC / DC) Nhiệt độ xung quanh 20 ° C 50V (AC / DC)
3) Xếp hạng hiện tại Xếp hạng Hiện tại: Nhiệt độ xung quanh 20 ° C 0,5A / PIN Nhiệt độ xung quanh 20 ° C 0,5A / PIN
